SMA Solar Technology AG Montaggio
Istruzioni per l’installazione Sensorbox-IIT100914 25
2. Rimuovere le tegole dall'area prevista per il montaggio per scoprire il travetto.

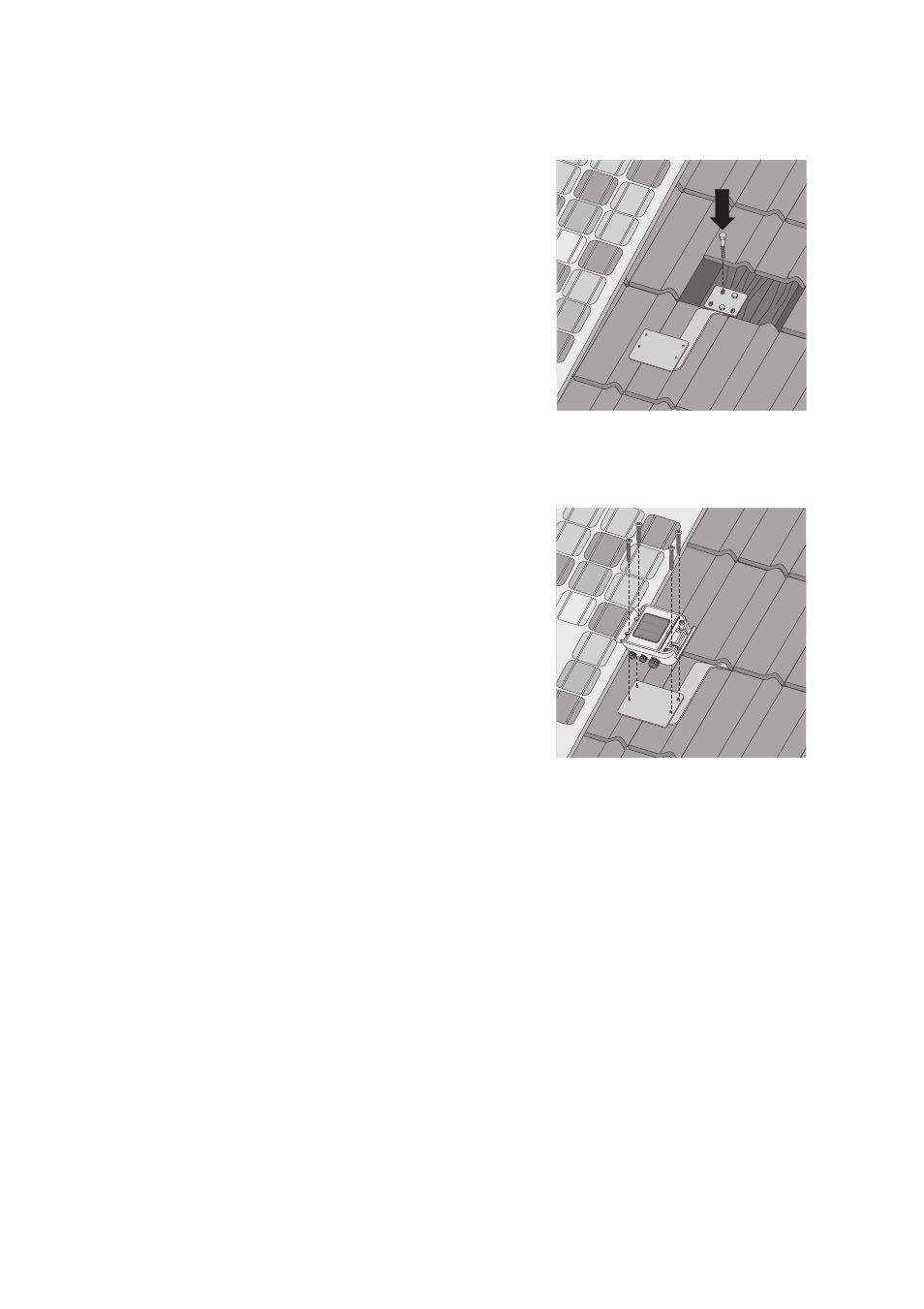

3. Fissare l'angolare per tetto al travetto con le 3 viti per
legno e le rispettive rondelle.
4. Integrare l'angolare per tetto nella protezione
antifulmine esistente.
Il punto di fissaggio per l'antifulmine si trova nella parte inclinata inferiore dell'angolare (vedere
pagina 54).
5. Aprire gli sportelli del Sunny SensorBox facendo
presa sulle rientranze.
6. Fissare il Sunny SensorBox sull'angolare per tetto
sulla staffa di montaggio con 4 viti ad esagono
incassato. Rispettare la posizione prescritta per il
Sunny SensorBox (vedere pagina 20).
7. In caso di necessità tagliare le tegole con una smerigliatrice angolare.
8. Rimontare le tegole sul tetto.
☑ Il Sunny SensorBox è montato sul travetto.
