SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 41

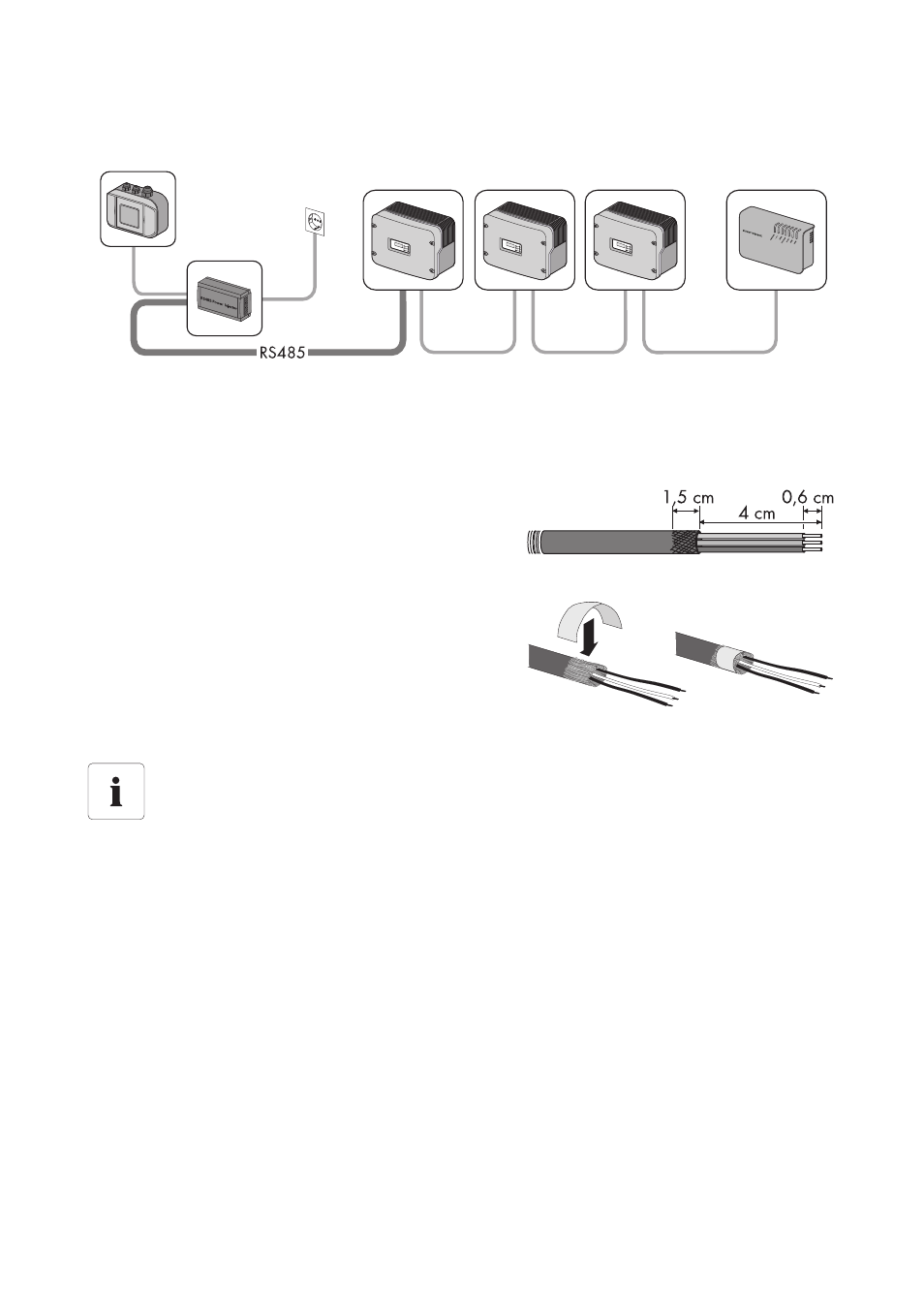

7.5.2 Collegare il RS485-Power Injector a utenze bus RS485
Utenza bus RS485
1. Collegare il cavo all'utenza bus RS485 come descritto nelle istruzioni dell'utenza bus RS485.
RS485-Power Injector
2. Rimuovere 4 cm di guaina del cavo di
comunicazione RS485 sul lato del RS485-Power
Injector.
3. Accorciare la schermatura a 1,5 cm.
4. Rovesciare all'indietro la schermatura del cavo e
rivestire di pellicola adesiva conduttrice. In quel
punto verrà fissato in seguito il morsetto schermato.
5. Accorciare i fili non utilizzati fino alla guaina del
cavo.
6. Spelare i fili di circa 6 mm.
Assegnazione dei collegamenti e cablaggio nel sistema
Per l'assegnazione dei collegamenti e il cablaggio nel sistema consultare il poster del
sistema di cablaggio RS485.
