Messa in servizio SMA Solar Technology AG
42 Sensorbox-IIT100914 Istruzioni per l’installazione

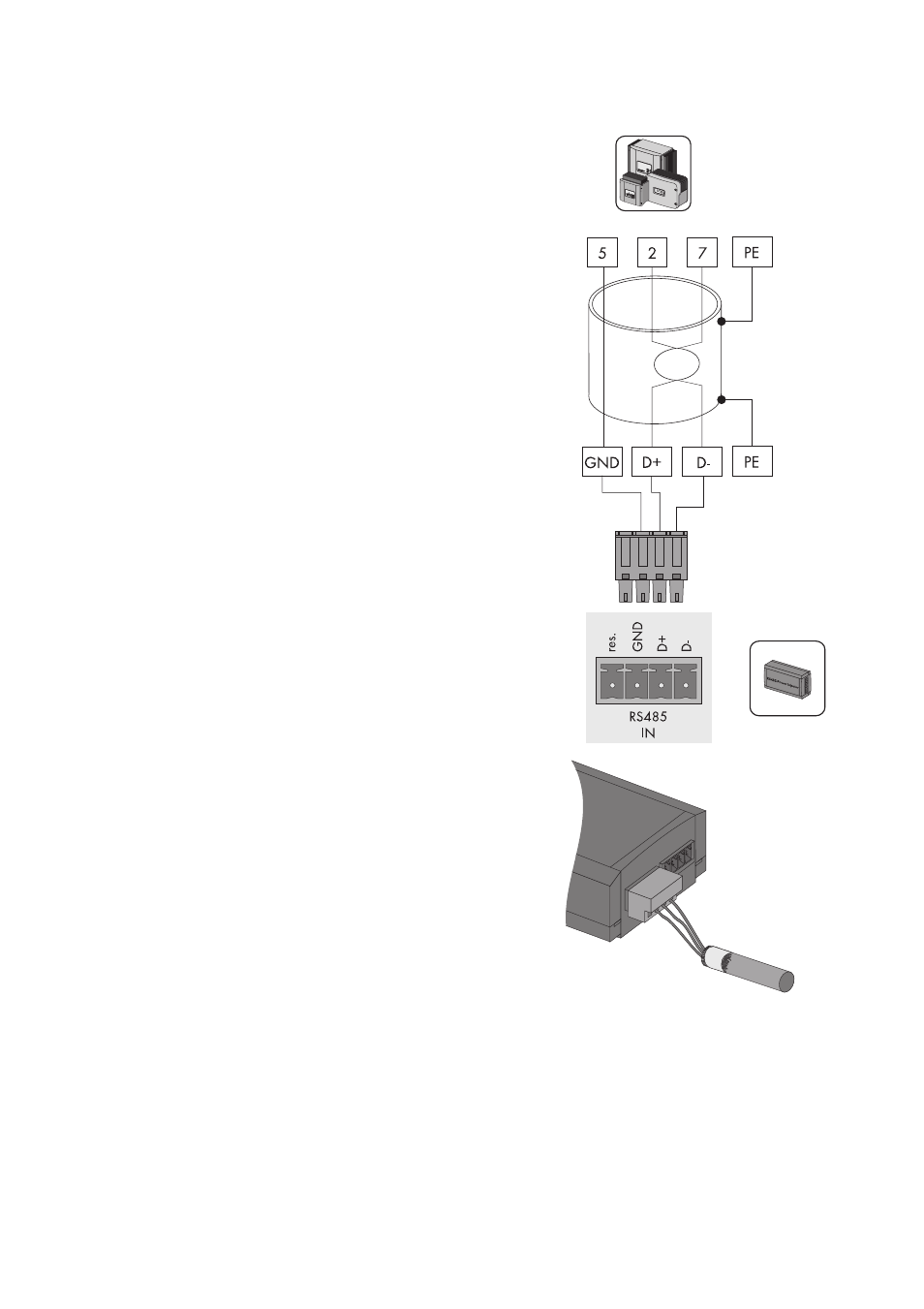

7. Collegare i fili con il connettore. Rispettare
l'assegnazione dei collegamenti del bus di
comunicazione RS485.
Eventualmente annotare il colore dei fili:
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
8. Inserire il connettore nella presa "RS485 IN" del
RS485-Power Injector.
☑ Il RS485-Power Injector è collegato al bus di comunicazione RS485.
Adesso è possibile collegare il RS485-Power Injector al Sunny SensorBox.
