Messa in servizio SMA Solar Technology AG
48 Sensorbox-IIT100914 Istruzioni per l’installazione

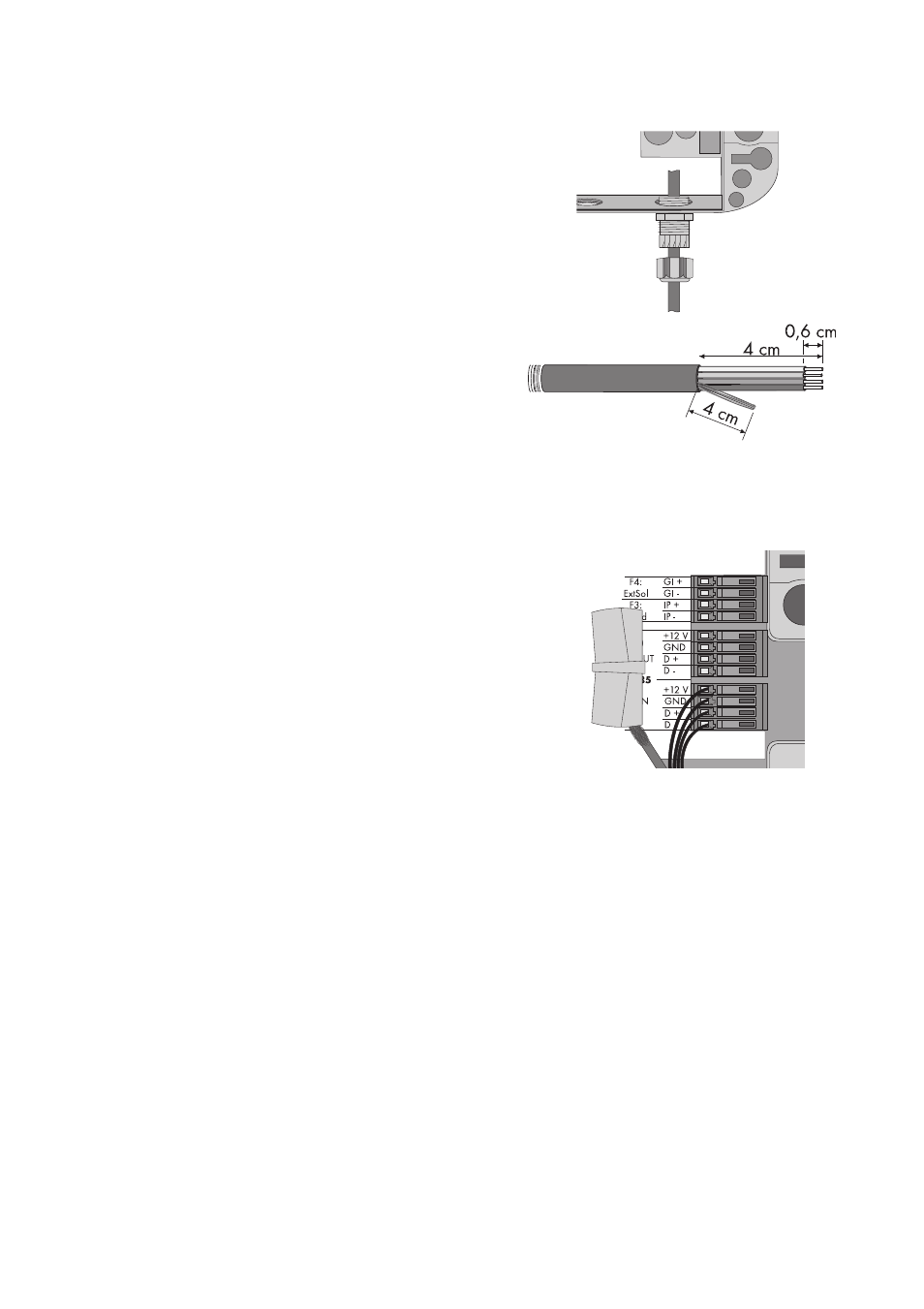

17. Tirare il cavo di comunicazione RS485
nell'involucro del Sunny SensorBox facendolo
passare attraverso il dado a risvolto e al
pressacavo.
18. Rimuovere 4 cm di guaina di protezione dal cavo
di comunicazione RS485 al Sunny SensorBox.
19. Spelare i fili di circa 6 mm.
20. Torcere la schermatura del cavo fino a formare un
fascio. La schermatura del cavo è necessaria solo
se è collegato un altro Sunny SensorBox.
21. Inserire la guaina isolante sulla schermatura del cavo. Lasciar sporgere 4 cm della schermatura
del cavo dalla guaina isolante.
22. Inserire la schermatura del cavo scoperta nel
morsetto.
