Messa in servizio SMA Solar Technology AG
50 Sensorbox-IIT100914 Istruzioni per l’installazione

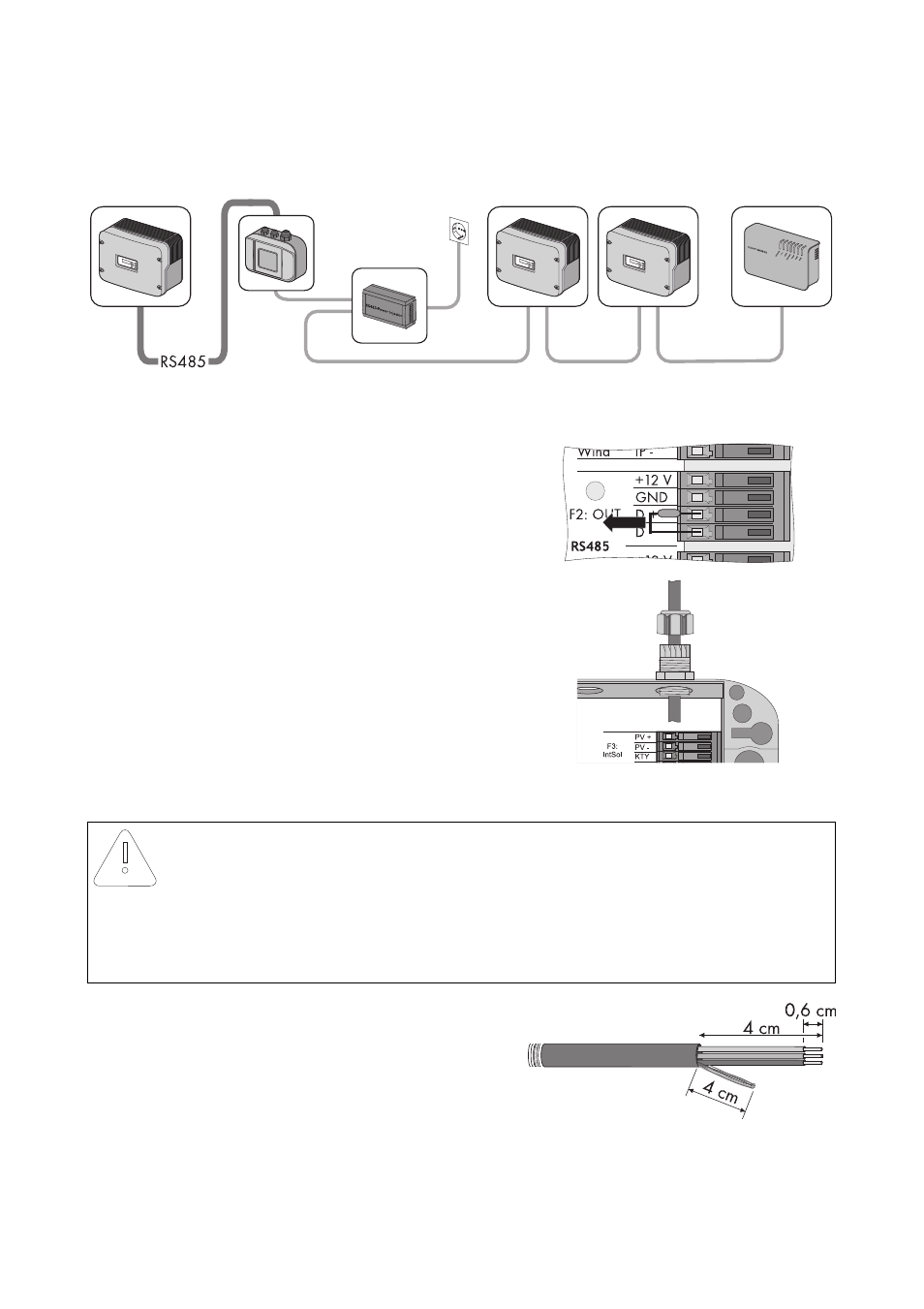

7.5.5 Collegamento del Sunny SensorBox ad un'altra utenza bus
RS485
1. Aprire il Sunny SensorBox (vedere pagina 61).
2. Rimuovere la resistenza terminale a
"F2: OUT RS485" del Sunny SensorBox.
3. Svitare il dado a risvolto del pressacavo in alto a
destra del Sunny SensorBox e rimuovere il tappo
cieco.
4. Tirare il cavo di comunicazione RS485
nell'involucro del Sunny SensorBox facendolo
passare attraverso il dado a risvolto e al
pressacavo.
5. Rimuovere 4 cm di guaina di protezione dal cavo
di comunicazione RS485 al Sunny SensorBox.
6. Spelare i fili di circa 6 mm.
7. Torcere la schermatura del cavo fino a formare un
fascio.
8. Inserire la guaina isolante sulla schermatura del cavo. Lasciar sporgere 4 cm della schermatura
del cavo dalla guaina isolante.
AVVISO!
Resti di metallo o di cavi nell'apparecchio provocano il danneggiamento del
Sunny SensorBox.
• Durante i lavori al cavo assicurarsi che nel Sunny SensorBox aperto non cadano resti
metallici della schermatura del cavo o del cavo stesso. Se necessario rimuovere resti
di metallo e di cavo.
