7.6.3 Collegamento del Sunny SensorBox al SMA Power Injector
con Bluetooth
SMA Power Injector con Bluetooth

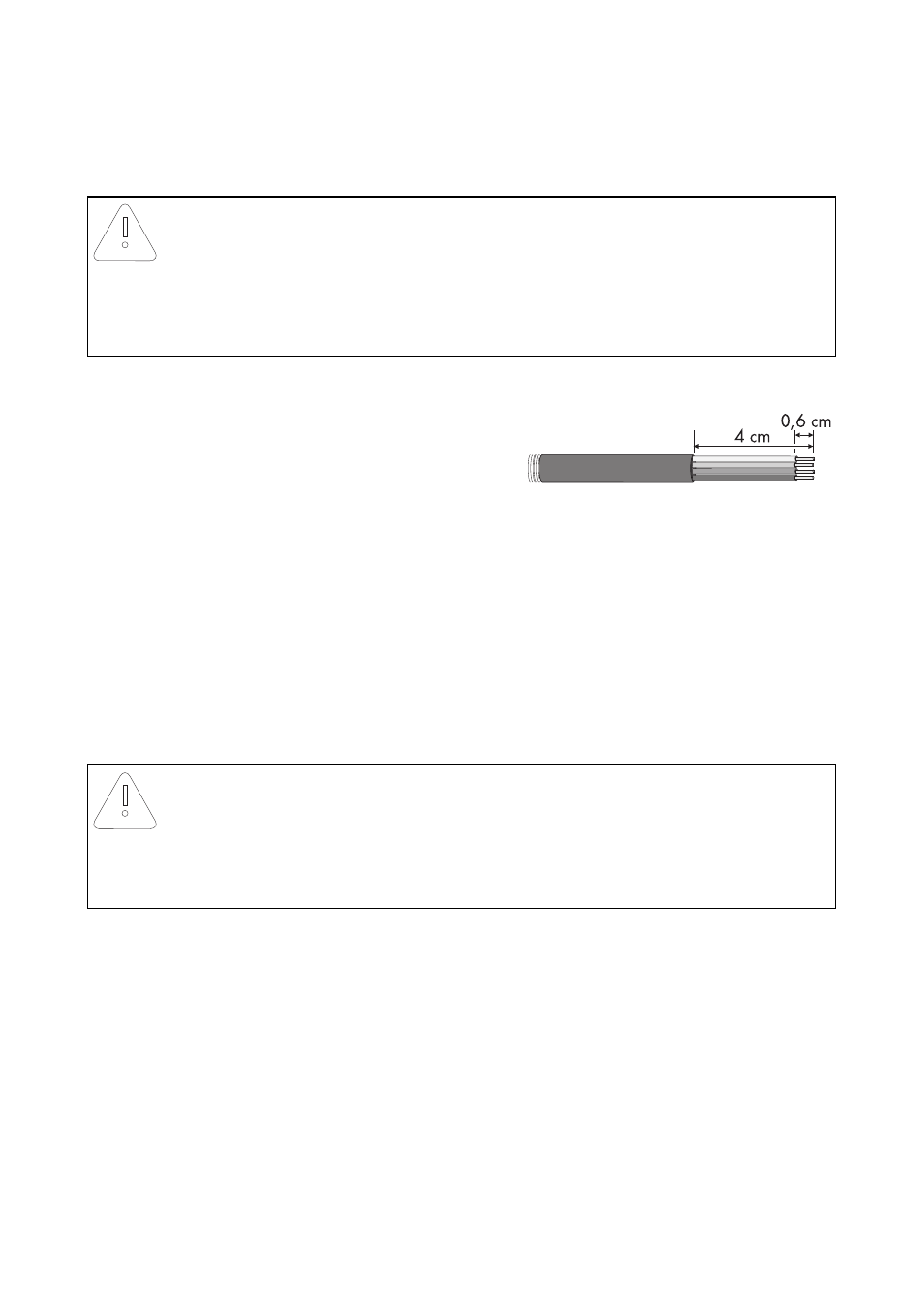

1. Rimuovere 4 cm di guaina del cavo di
comunicazione RS485 sul lato del SMA Power
Injector con Bluetooth.
2. Spelare 4 fili di circa 6 mm.
3. Accorciare i fili non utilizzati e la schermatura del cavo fino alla guaina del cavo.
4. Collegare i fili con il connettore.
Prendere nota dei colori dei fili:
+12V ________________________
GND ________________________
D+ ________________________
D - ________________________
5. Inserire il connettore nella presa "DEVICE" del SMA Power Injector con Bluetooth.
6. Collegare il cavo di comunicazione RS485 del SMA Power Injector con Bluetooth al
Sunny SensorBox.
Sunny SensorBox
7. Aprire il Sunny SensorBox (vedere pagina 61).
8. Svitare il dado a risvolto del pressacavo in basso a destra del Sunny SensorBox e rimuovere il
tappo cieco.
AVVISO!
Danneggiamento del SMA Power Injector con Bluetooth o del supporto.
Il SMA Power Injector con Bluetooth può staccarsi dal supporto e cadere.
• Tenere saldamente il SMA Power Injector con Bluetooth quando vengono rimossi o
inseriti dei cavi.
AVVISO!
Non è garantito il funzionamento del SMA Power Injector con Bluetooth in caso
di collegamento errato.
Alla presa "DEVICE" deve essere collegato un solo Sunny SensorBox.
• Non collegare altri apparecchi alla presa "DEVICE".
