Messa in servizio SMA Solar Technology AG
46 Sensorbox-IIT100914 Istruzioni per l’installazione
20. Per fissare il cavo stringere a mano il dado a risvolto sul pressacavo (coppia: 0,8 Nm).
21. Se necessario collegare un altro Sunny SensorBox o un'altra utenza bus RS485 (vedere pagina
46 o pagina 50).
22. Sulla base del poster del sistema di cablaggio RS485 verificare se la resistenza terminale al
collegamento "RS485 F2: OUT" debba essere inserita.
23. Chiudere il Sunny SensorBox (vedere pagina 61).
☑ Il RS485-Power Injector è collegato al Sunny SensorBox.

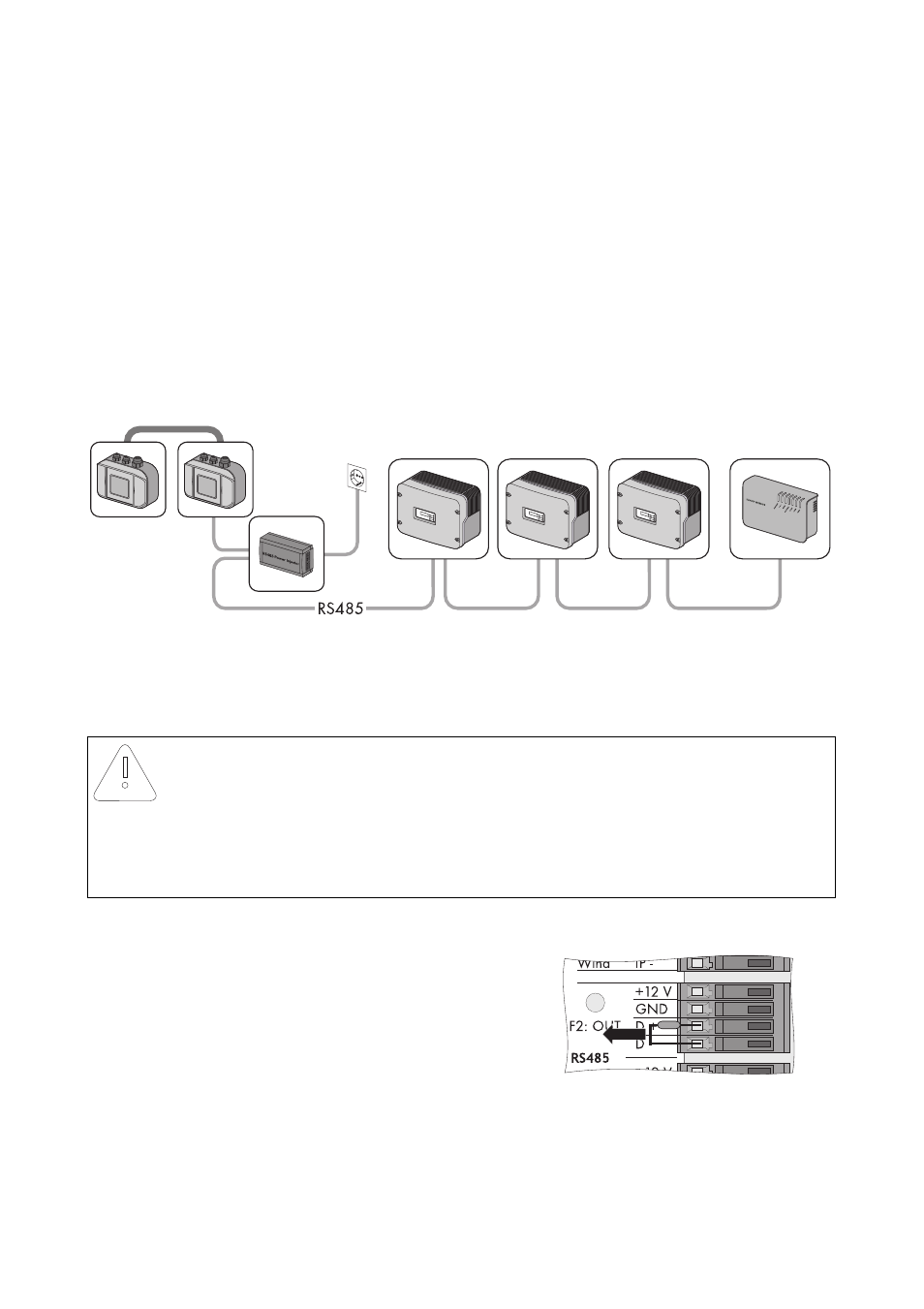

7.5.4 Collegamento del Sunny SensorBox ad un altro
Sunny SensorBox
È possibile ampliare il Sunny SensorBox con un altro Sunny SensorBox. È possibile utilizzare il
RS485-Power Injector come alimentatore di tensione per un massimo di 5 Sunny SensorBox.
Collegamento a Sunny SensorBox già presente
1. Aprire il Sunny SensorBox (vedere pagina 61).
2. Rimuovere la resistenza terminale a
"F2: OUT RS485" del Sunny SensorBox già
presente.
AVVISO!
Resti di metallo o di cavi nell'apparecchio provocano il danneggiamento del
Sunny SensorBox.
• Durante i lavori al cavo assicurarsi che nel Sunny SensorBox aperto non cadano resti
metallici della schermatura del cavo o del cavo stesso. Se necessario rimuovere resti
di metallo e di cavo.
