SMA Sensorbox - Manuale (Pagina 45)

SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 45

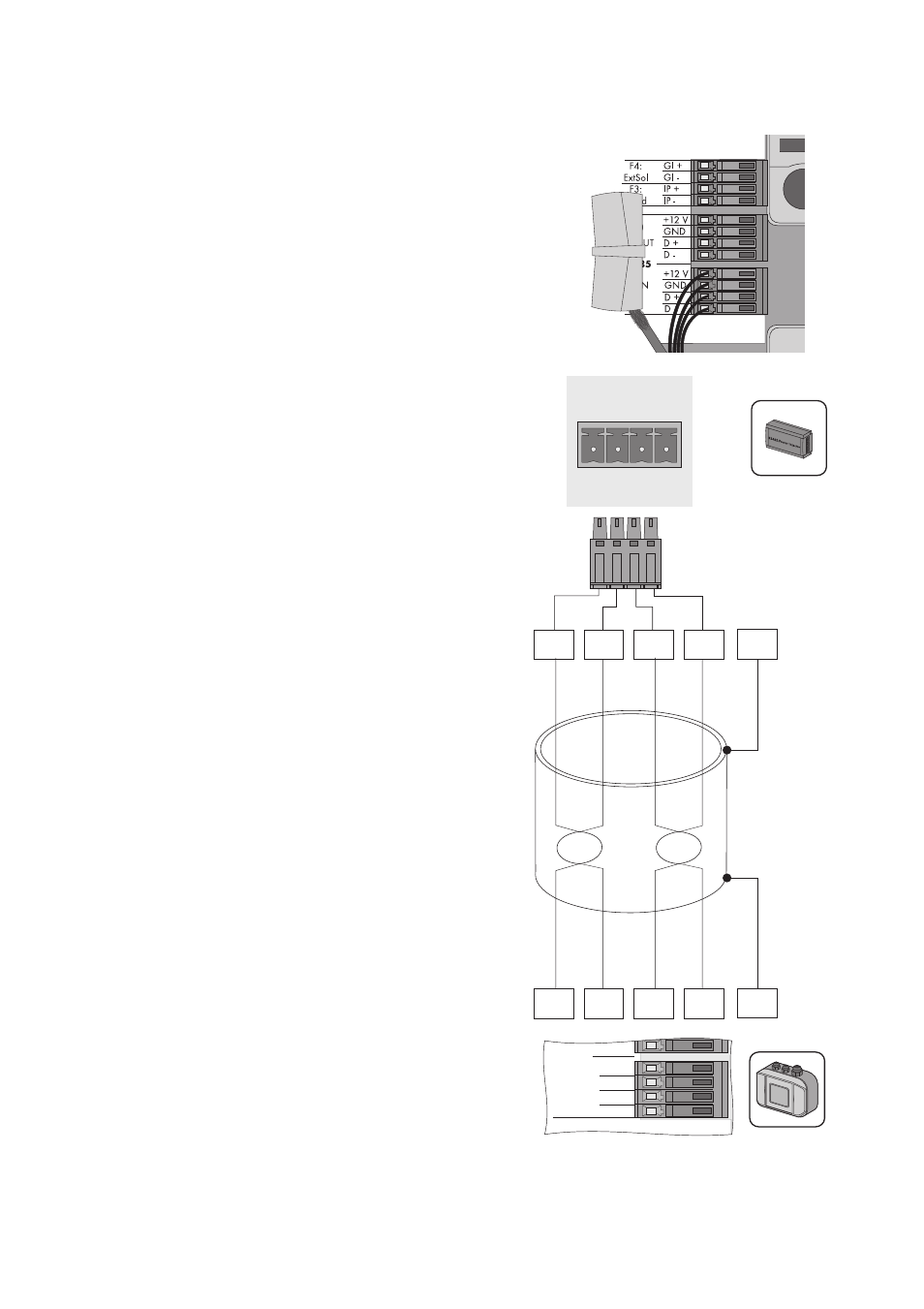

17. Inserire la schermatura del cavo scoperta nel
morsetto.
18. Collegare i fili ai morsetti "RS485 F1: IN" del
Sunny SensorBox. Considerare i colori dei fili di cui si
è preso nota precedentemente.
19. Controllare che la guarnizione sia ben fissa nel pressacavo.
+12V GND D+ D-
RS485 + Power
OUT
D+ GND +12V D-
D+ GND +12V D-
PE
PE
+12 V
GND
D +
D - F1: IN
RS485
D -
