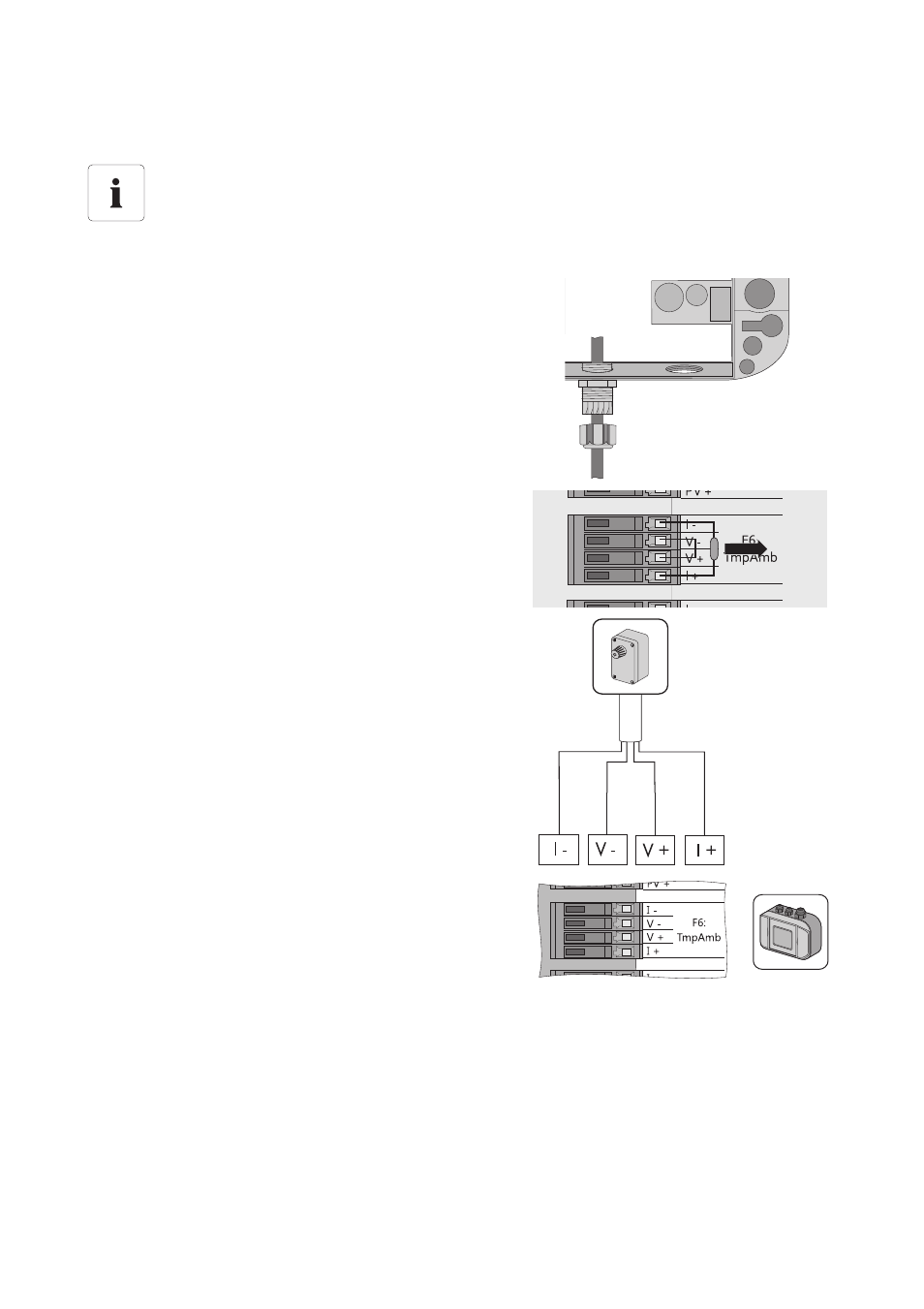

7.4 Collegamento del sensore di temperatura ambiente
1. Aprire il Sunny SensorBox (vedere pagina 61).
2. Svitare il dado a risvolto del pressacavo in basso al
centro del Sunny SensorBox ed estrarre il tappo
cieco.
3. Tirare il cavo del sensore nell'involucro del
Sunny SensorBox facendolo passare attraverso il
dado a risvolto e al pressacavo in basso al centro
e serrare il pressacavo.
4. Rimuovere la resistenza terminale e il ponticello sul
collegamento "F6: TmpAmb" nel Sunny SensorBox.
5. Collegare il sensore all'uscita "F6: TmpAmb" del
Sunny SensorBox.
6. Controllare che la guarnizione sia ben fissa nel pressacavo.
7. Stringere a mano il dado a risvolto sul pressacavo (coppia: 0,8 Nm).
8. Posare il cavo con il materiale di fissaggio adatto.
☑ Il sensore di temperatura ambiente è collegato.
Adesso è possibile collegare altri sensori oppure è possibile collegare ed effettuare la messa in
servizio del Sunny SensorBox tramite il RS485-Power Injector o il SMA Power Injector con Bluetooth.
Lunghezza del cavo prescritta per il collegamento al SensorBox
• Rispettare la lunghezza del cavo indicata nelle istruzioni del sensore.
