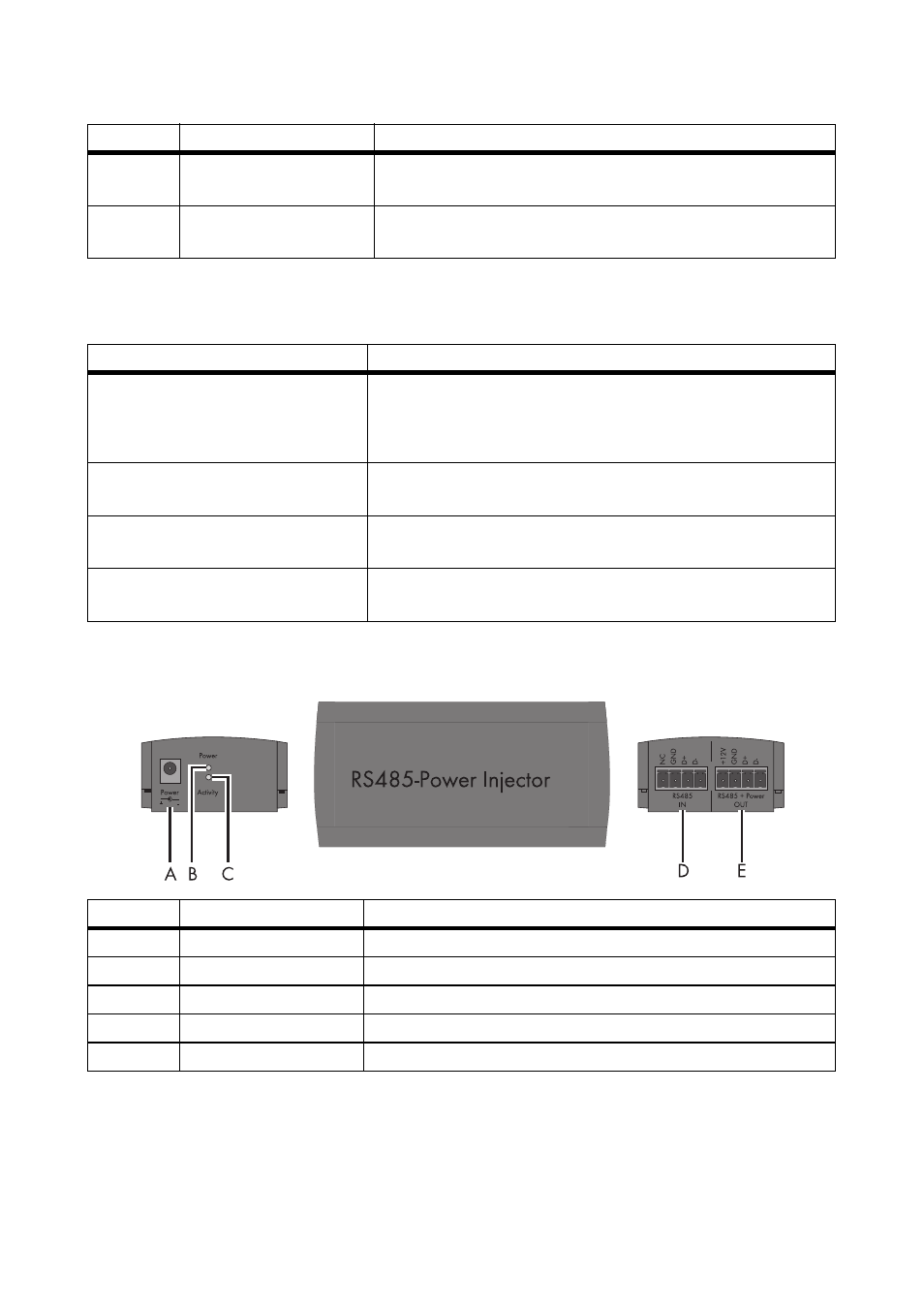

5.2 Panoramica apparecchi del RS485-Power Injector
F
„F7: TmpMdul“
Morsetto di collegamento per il sensore di temperatura
modulare
G
„F6: TmpAmb“
Morsetto di collegamento per il sensore di temperatura
ambiente
Stato
Significato
Disattivato
• Il Sunny SensorBox non riceve corrente.
• Durante la fase di avvio il LED è spento per 10 secondi.
• Durante la fase di reset il LED è spento per 60 secondi.
rimane illuminato
Il Sunny SensorBox è collegato all'alimentazione di tensione
ed è pronto per l'uso.
lampeggia due volte molto
velocemente
Il Sunny SensorBox è collegato all'alimentazione di tensione e
riceve dati tramite il canale di comunicazione RS485.
lampeggia una volta al secondo
Guasto nel firmware (vedere capitolo 11 ”Ricerca errori”
(Pagina 68)).
Posizione Denominazione
Significato
A
"Power"
Attacco per l'alimentatore a spina
B
LED "Power"
LED per l'alimentazione di tensione
C
LED "Activity"
LED per la trasmissione dati
D
"RS485 IN"
Collegamento per il bus di comunicazione RS485
E
"RS485 + Power OUT" Collegamento per il Sunny SensorBox
Posizione Denominazione
Significato
