SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 49

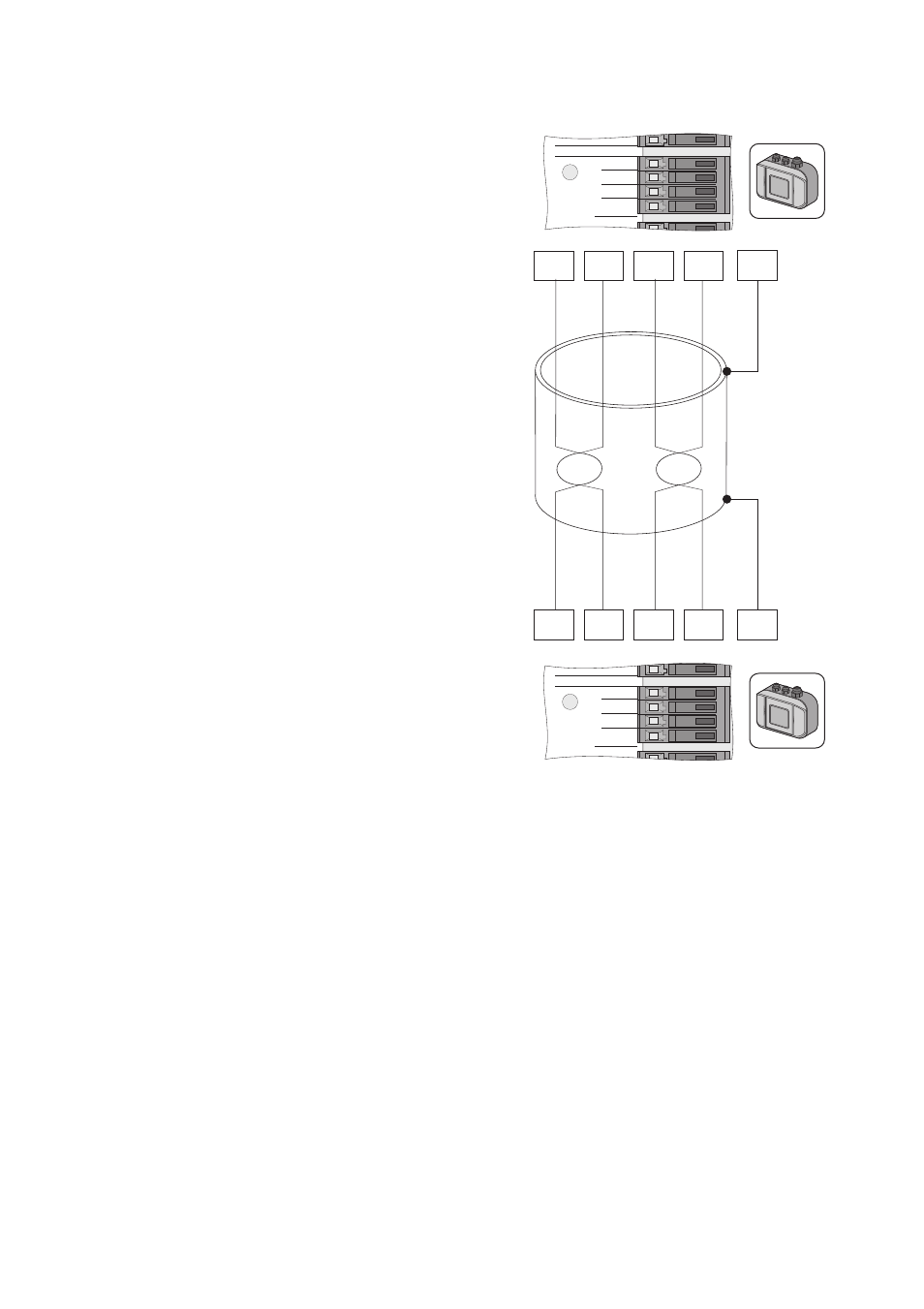

23. Collegare il cavo di comunicazione RS485 ai
morsetti "F1: IN RS485" del Sunny SensorBox.
Considerare i colori dei fili di cui si è preso nota
precedentemente.
24. Controllare che la guarnizione sia ben fissa nel pressacavo.
25. Per fissare il cavo di comunicazione RS485 stringere a mano il dado a risvolto sul pressacavo
(coppia: 0,8 Nm).
26. Se necessario collegare un altro Sunny SensorBox o un'altra utenza bus RS485 (vedere pagina
46 o pagina 50).
27. Verificare se la resistenza terminale è inserita (vedere capitolo 9.2 ”Terminazione del bus
RS485 al Sunny SensorBox” (Pagina 62)).
28. Chiudere il Sunny SensorBox (vedere pagina 61).
☑ L'ulteriore Sunny SensorBox è collegato.
D+ GND +12V D-
D+ GND +12V D-
PE
PE
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
