SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 37

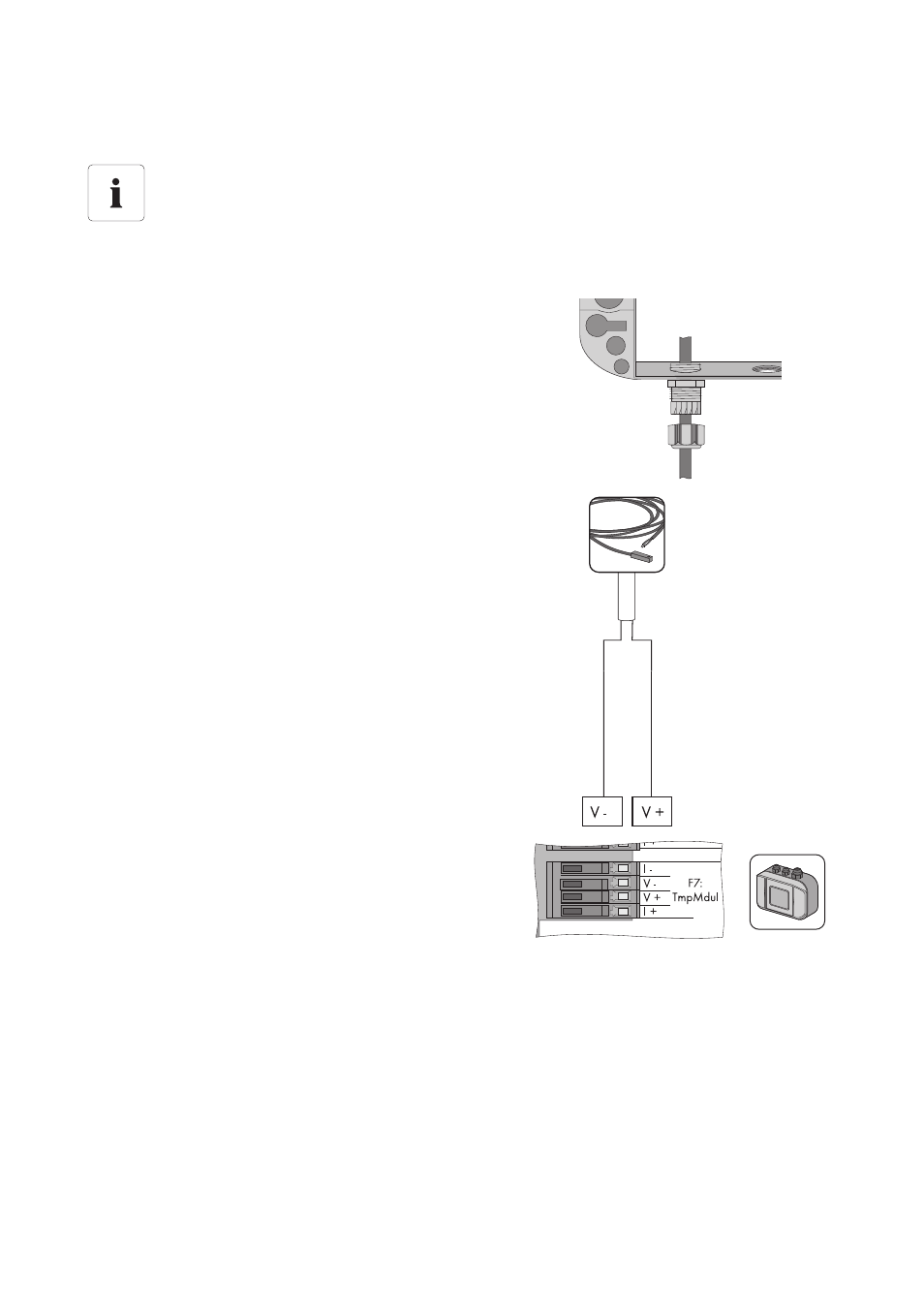

7.2 Collegamento del sensore di temperatura modulare
1. Aprire il Sunny SensorBox (vedere pagina 61).
2. Svitare il dado a risvolto del pressacavo in basso a
sinistra del Sunny SensorBox ed estrarre il tappo
cieco.
3. Tirare il cavo del sensore nell'involucro del
Sunny SensorBox facendolo passare attraverso il
dado a risvolto e al pressacavo in basso a sinistra e
serrare il pressacavo.
4. Collegare il sensore all'uscita "F7: TmpMdul" del
Sunny SensorBox. La polarità dei cavi è a scelta.
5. Controllare che la guarnizione sia ben fissa nel
pressacavo.
6. Per fissare il cavo stringere a mano il dado a risvolto sul pressacavo (coppia: 0,8 Nm).
7. Posare il cavo in modo sicuro con il materiale di fissaggio adatto.
☑ Il sensore di temperatura modulare è collegato.
Adesso è possibile collegare altri sensori oppure è possibile collegare e mettere in servizio il
Sunny SensorBox tramite il RS485-Power Injector o il SMA Power Injector con Bluetooth.
Lunghezza del cavo in caso di collegamento con tecnologia a 2 conduttori
Il collegamento avviene con un cavo lungo 2,5 m. Il cavo non deve essere né accorciato
né prolungato. La precisione della misura dipende dalla lunghezza del cavo.
