SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 47

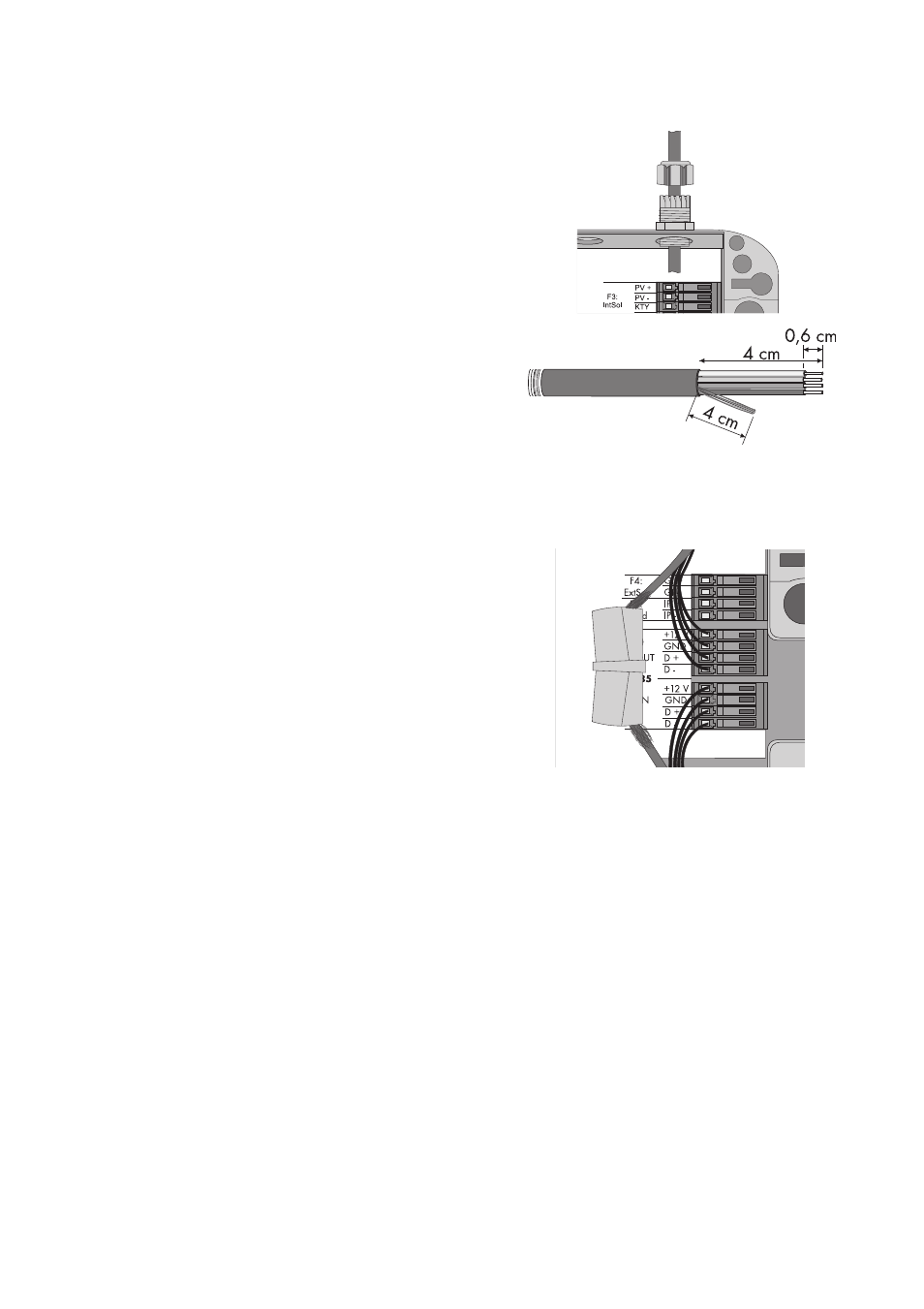

3. Svitare il dado a risvolto del pressacavo in alto a
destra del Sunny SensorBox già presente e
rimuovere il tappo cieco.
4. Tirare il cavo di comunicazione RS485
nell'involucro del Sunny SensorBox già presente
facendolo passare attraverso il dado a risvolto e al
pressacavo.
5. Rimuovere 4 cm di guaina di protezione dal cavo
di comunicazione RS485 al Sunny SensorBox già
presente.
6. Spelare i fili di circa 6 mm.
7. Torcere la schermatura del cavo fino a formare un
fascio.
8. Inserire la guaina isolante sulla schermatura del cavo. Lasciar sporgere 4 cm della schermatura
del cavo dalla guaina isolante.
9. Inserire la schermatura del cavo scoperta nel
morsetto.
10. Collegare i fili ai morsetti "F2: OUT RS485" del
Sunny SensorBox già presente.
Prendere nota dei colori dei fili:
+12V ________________________
GND ________________________
D+ ________________________
D- ________________________
11. Controllare che la guarnizione sia ben fissa nel pressacavo.
12. Per fissare il cavo di comunicazione RS485 stringere a mano il dado a risvolto sul pressacavo
(coppia: 0,8 Nm).
13. Chiudere il Sunny SensorBox già presente (vedere pagina 61).
☑ Il cavo di comunicazione RS485 è collegato al Sunny SensorBox già presente.
Collegamento a Sunny SensorBox ancora da collegare
14. Montare il Sunny SensorBox ancora da collegare come descritto nel capitolo 6 ”Montaggio”
(Pagina 20).
15. Aprire il Sunny SensorBox (vedere pagina 61).
16. Svitare il dado a risvolto del pressacavo in basso a destra del Sunny SensorBox ancora da
collegare e rimuovere il tappo cieco.
