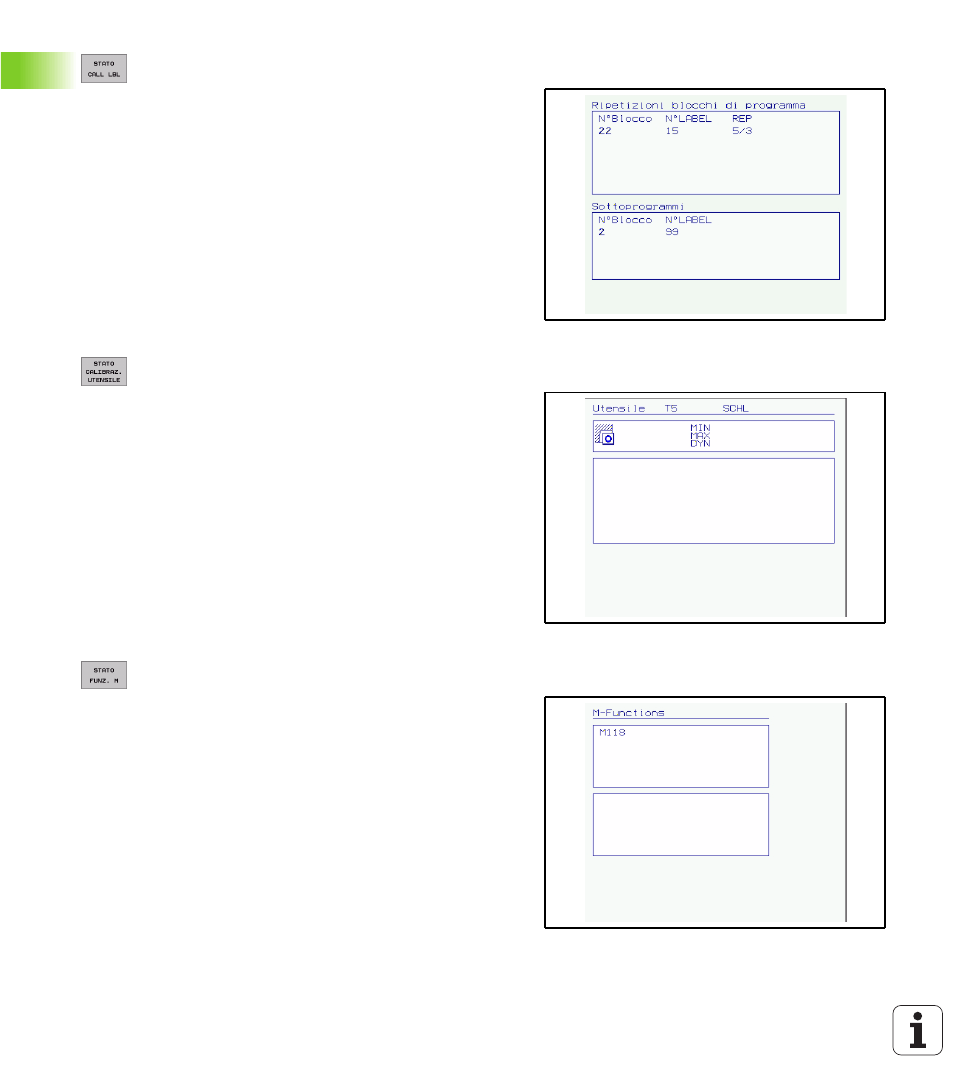

Ripetizione di blocchi di programma/Sottoprogrammi
Misurazione dell'utensile
Funzioni ausiliarie M attive
1
2
1
Ripetizioni di blocchi di programma attive con numero di blocco,
numero di label e numero delle ripetizioni programmate/ancora da
eseguire
2
Numeri di sottoprogramma attivi con numero di blocco da cui il
sottoprogramma è stato chiamato e numero della label che è
stata chiamata
2
3
4
1
1
Nr. dell'utensile da misurare
2
Indicazione se viene misurato il raggio o la lunghezza dell'utensile
3
Valore MIN e MAX per la misurazione del tagliente singolo e
risultato della misurazione con utensile rotante (DYN)
4
Numero del tagliente dell'utensile con relativo valore di misura.
Un asterisco dopo il valore di misura indica il superamento della
tolleranza ammessa nella tabella utensili.
1
2
1
Elenco delle funzioni M attive con significato stabilito
2
Elenco delle funzioni M attive, adattate dal Costruttore della
macchina
