U U U U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definita la rispettiva quota di
finitura (Q368, Q369)
U U U U LUNGHEZZA 1º LATO Q218 (in valore incrementale):
lunghezza della tasca, parallela all'asse principale del
piano di lavoro
U U U U LUNGHEZZA 2º LATO Q219 (in valore incrementale):
lunghezza della tasca, parallela all'asse secondario del
piano di lavoro
U U U U RAGGIO DELL'ANGOLO Q220: raggio dell'angolo della
tasca. Se non è stato inserito, il TNC considera il
RAGGIO DELL'ANGOLO uguale al raggio
dell'utensile
U U U U SOVRAMETALLO DI FINITURA LATERALE Q368 (in valore
incrementale): quota di finitura nel piano di lavoro
U U U U ANGOLO DI ROTAZIONE Q224 (in valore assoluto): angolo
con cui tutta la tasca viene ruotata. Il centro di
rotazione si trova nella posizione in cui si trova
l’utensile al momento della chiamata del ciclo

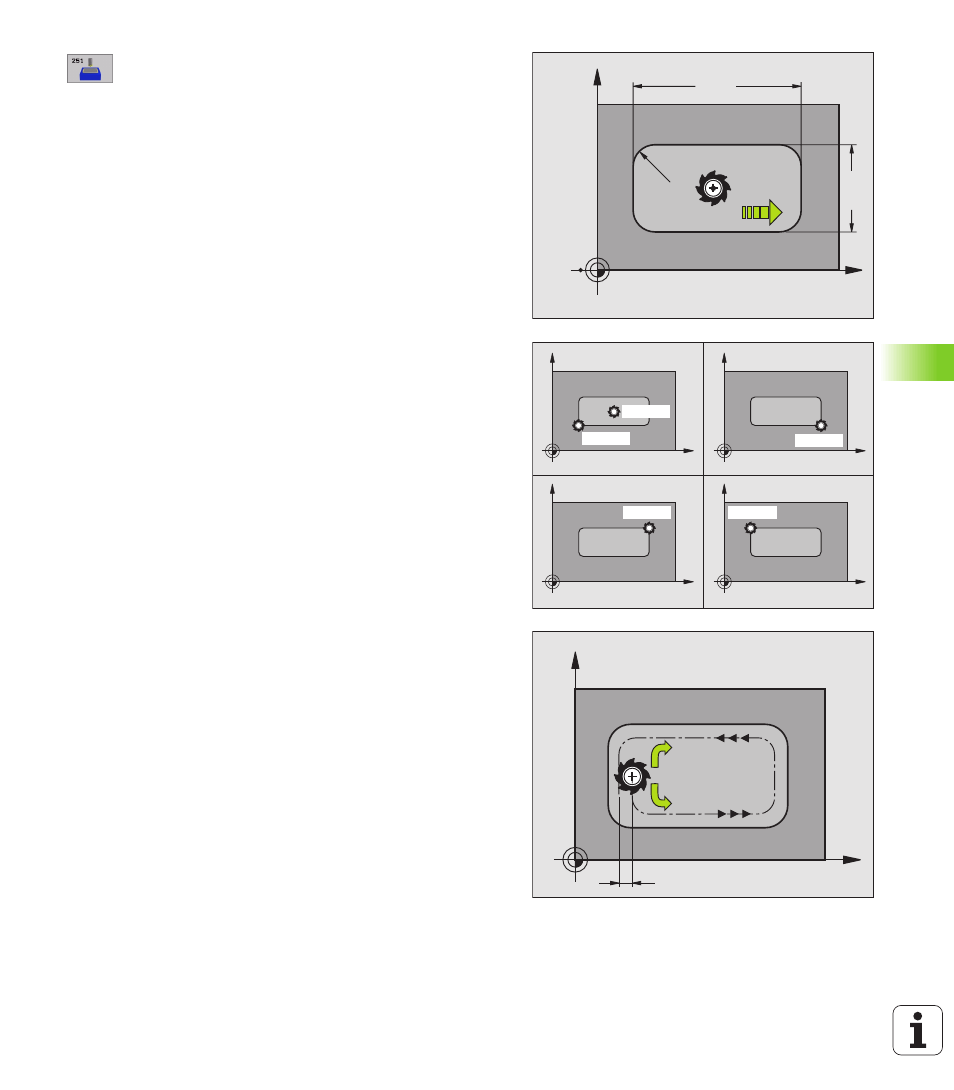

U U U U POSIZIONE TASCA Q367: posizione della tasca riferita
alla posizione dell’utensile al momento della chiamata
del ciclo (vedere figura al centro a destra):
0: posizione utensile = centro tasca
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro
U U U U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
U U U U TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
X
Y
Q219
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351=+1
Q351=–1
