HEIDENHAIN iTNC 530 291
8.
4
C
ic
li
p
e
r
la
f
re
s
at
u
ra d
i t
a
s
c
h
e
, i
s
o
le e
s
c
a
n
a
la
tu
re

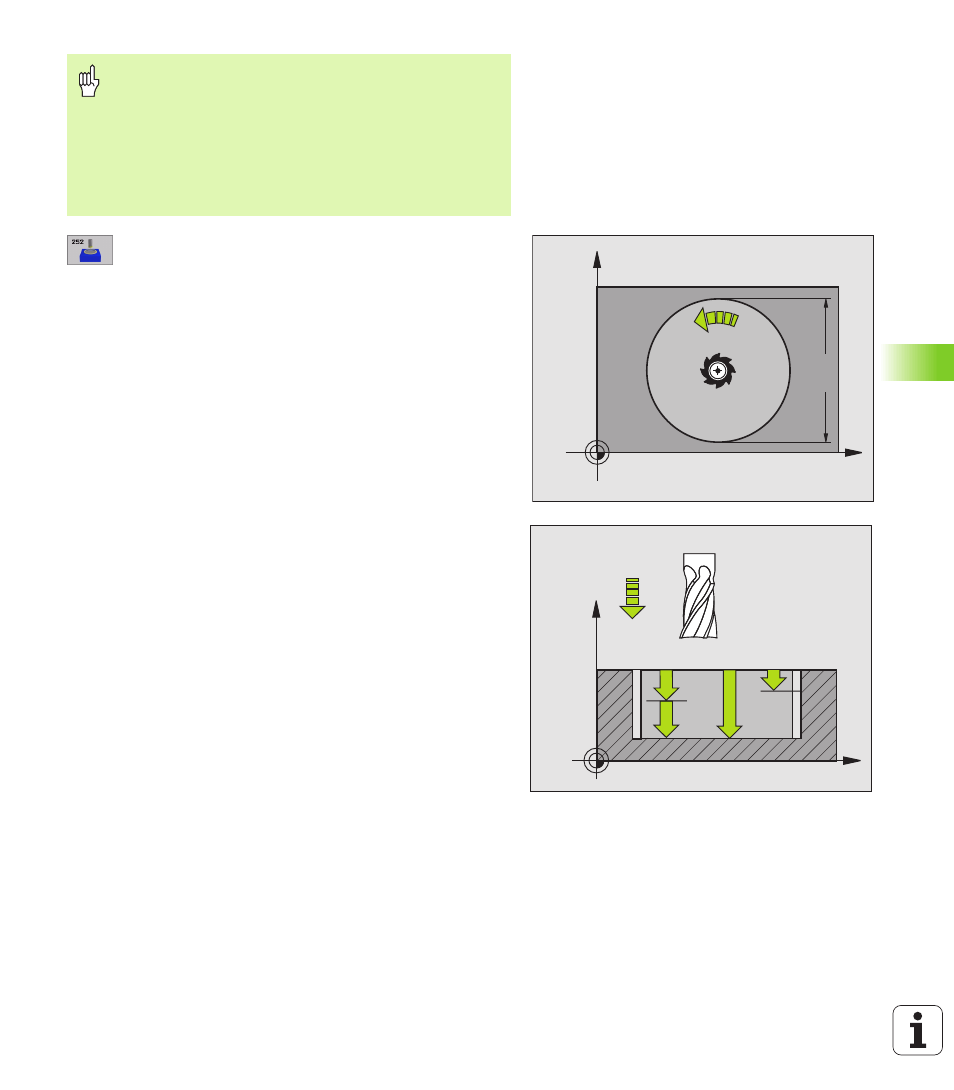

U U U U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definita la rispettiva quota di
finitura (Q368, Q369)
U U U U Diametro del cerchio Q223: Diametro della tasca
finita
U U U U QUOTA DI FINITURA LATERALE Q368 (in valore
incrementale): quota di finitura nel piano di lavoro
U U U U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
U U U U TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo della tasca
U U U U PROFONDITA' DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0
U U U U QUOTA DI FINITURA PROFONDITÀ Q369 (in valore
incrementale): quota di finitura per la profondità
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di
avanzamento dell'utensile durante lo spostamento in
profondità in mm/min
U U U U ACCOSTAMENTO DI FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
un solo accostamento
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
