HEIDENHAIN iTNC 530 241
8.
3 C
ic
li
d
i f
o
ra
tu
ra
, m
a
s
c
h
ia
tu
ra
e
fr
es
at
u
ra d
i
fi
le
tt
at
u
re

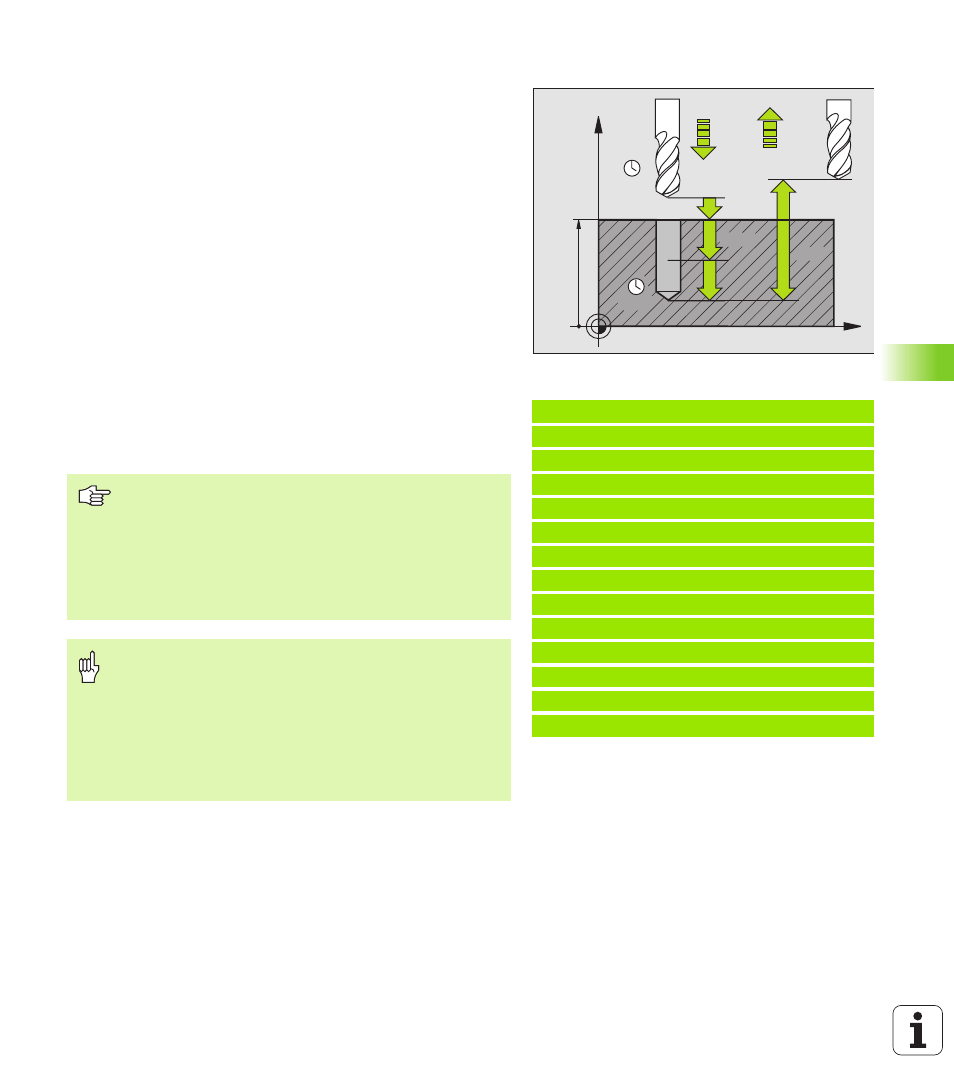

FORATURA UNIVERSALE (Ciclo G203)
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
programmata DISTANZA DI SICUREZZA sopra la superficie del
pezzo
2 L'utensile penetra con l'avanzamento F programmato fino alla
prima PROFONDITA' DI ACCOSTAMENTO
3 Se si è programmata la rottura del truciolo, il TNC ritira l'utensile del
valore di inversione impostato. Lavorando senza rottura del
truciolo, il TNC ritira l’utensile con l'AVANZAMENTO INVERSIONE
alla DISTANZA DI SICUREZZA, dove sosta, se programmato,
riportandolo successivamente in rapido alla DISTANZA DI
SICUREZZA sulla prima PROFONDITA' DI ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO di
un'ulteriore PROFONDITA' DI ACCOSTAMENTO. La
PROFONDITÀ DI ACCOSTAMENTO si riduce, se programmato, ad
ogni accostamento del VALORE DA TOGLIERE
5 Il TNC ripete queste operazioni (2-4) fino al raggiungimento della
PROFONDITA' DI FORATURA
6 Sul fondo del foro l'utensile sosta, se programmato, per eseguire
la spoglia e dopo il TEMPO DI SOSTA viene riportato con
l'INVERSIONE AVANZAMENTO alla DISTANZA DI SICUREZZA. Se
è stata programmata una 2ª DISTANZA DI SICUREZZA, il TNC
porta l'utensile in rapido su quella distanza
Esempio: Blocchi NC
N 1 10 G2 0 3 F OR A T UR A U N IV E RS A LE
Q2 0 0= 2 ; D IS T . D I S I CU R EZ Z A
Q2 0 1= - 20 ; P RO F ON D I TÀ
Q2 0 6= 1 50 ; A VA N ZA M E NT O P R OF .
Q2 0 2= 5 ; P RO F . A C CO S TA M EN T O
Q2 1 0= 0 ; T EM P O D I S O ST A S O PR A
Q2 0 3= + 20 ; C OO R . S U PE R F.
Q2 0 4= 5 0 ; 2 . D IS T . D I S I CU R EZ Z A
Q2 1 2= 0 .2 ; V AL O RE D A T OG L IE R E
Q2 1 3= 3 ; R OT T UR E TR U CI O LO
Q2 0 5= 3 ; M IN . P R O F. AC C OS T .
Q2 1 1= 0 .2 5 ; T EM P O D I S O ST A S O TT O
Q2 0 8= 5 00 ; I NV E RS . AV A NZ A ME N TO
Q2 5 6= 0 .2 ; I NV . C O N R O TT . T R UC .
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
