392 8 Programmazione: Cicli
8
.1
0
C
ic
li
pe
r l
a
c
o
n
v
e
rs
ione
di
c
o
o
rdi
na
te

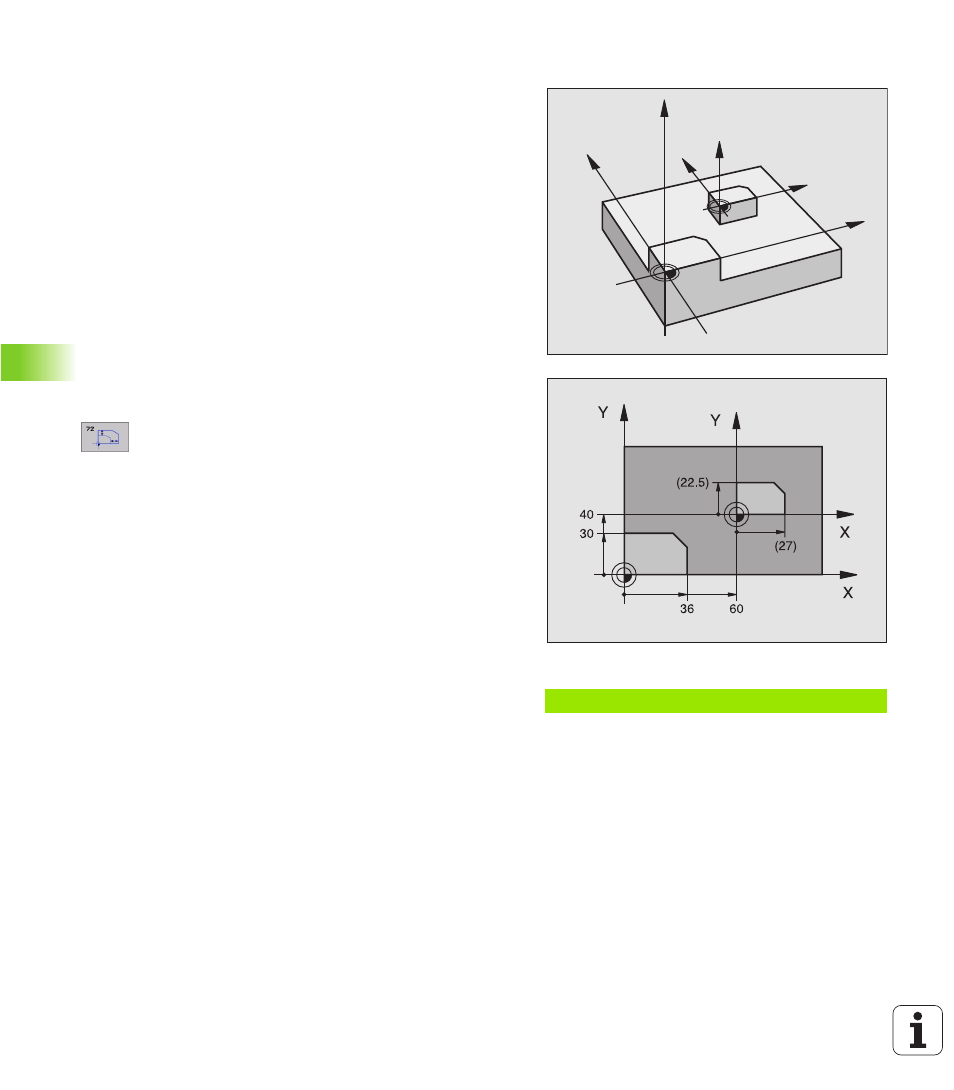

FATTORE DI SCALA (Ciclo G72)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, p. es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
n nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
n per tutte le quote nei cicli
n anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
U U U U FATTORE? : inserire il fattore F; il TNC moltiplica
coordinate e raggi con questo fattore F (come
descritto in "Attivazione")
Ingrandimento: F maggiore di 1 fino a 99,999 999
Riduzione: F minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE DI SCALA inserendo il fattore 1 per
l'asse in questione
Esempio: Blocchi NC
N 72 G7 2 F 0 ,7 5 00 0 0 *
Z
Z
X
X
Y
Y
