4.6 Grafica di programmazione
Esecuzione grafica contemporanea/non
contemporanea alla programmazione
Durante la generazione di un programma il TNC può visualizzare il
profilo programmato mediante una grafica 2D a tratti.
U
U
U
U

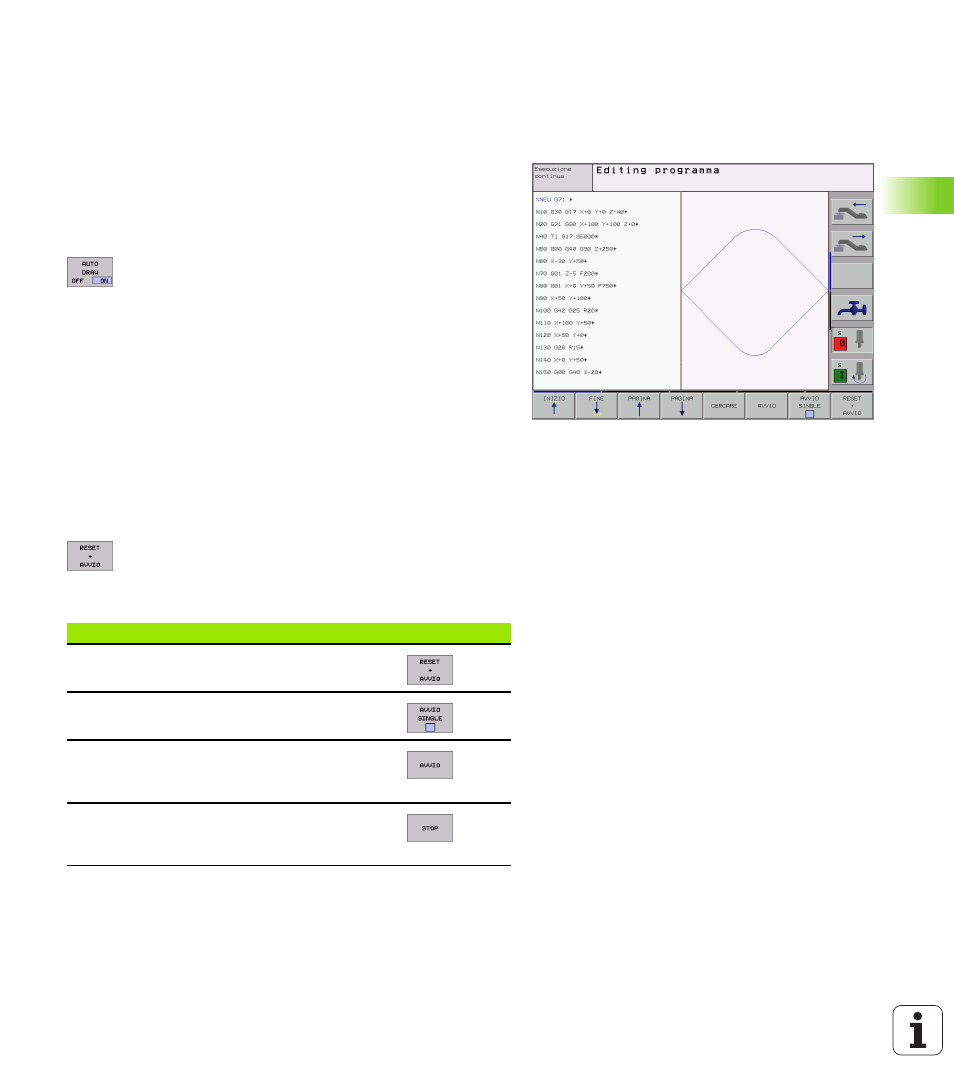

Per la ripartizione dello schermo con il programma a sinistra e al
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM +
GRAFICA
U
U
U
U
Impostare il softkey AUTO DRAW su ON. Inserendo
le singole righe del programma, il TNC visualizzerà
nella finestra grafica destra tutte le traiettorie
programmate
Se non si desidera l'esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non presenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione
per un programma esistente
U
U
U
U
Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
U
U
U
U
Esecuzione della grafica: premere il softkey RESET +
START
Ulteriori funzioni:
Funzione
Softkey
Generazione completa della grafica di
programmazione
Generazione grafica di programmazione blocco
per blocco
Generazione completa della grafica di
programmazione o da completarsi dopo RESET +
START
Arresto della grafica di programmazione: questo
softkey compare solo mentre il TNC genera una
grafica di programmazione
