338 8 Programmazione: Cicli
8
.6
C
ic
li
S
L
G
rup
po
I

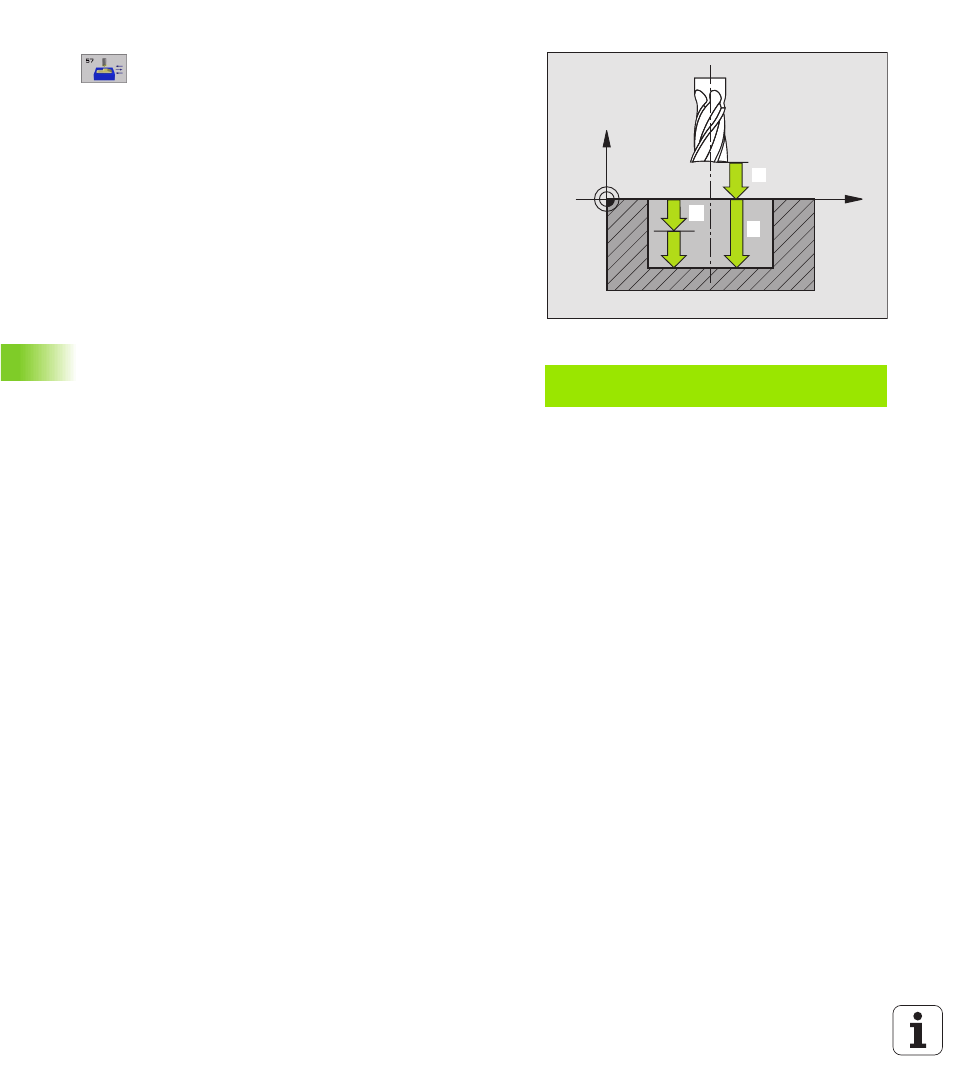

U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' DI FRESATURA 2 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' DI FRESATURA non
deve essere un multiplo della PROFONDITA' DI
ACCOSTAMENTO Il TNC si porta in un unico passo
fino alla PROFONDITA' quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n La PROFONDITA' DI ACCOSTAMENTO è
maggiore della PROFONDITA' DI FRESATURA
U U U U AVANZAMENTO IN PROFONDITA' : velocità di penetrazione
in mm/min
U U U U SOVRAMETALLO DI FINITURA : sovrametallo nel piano di
lavoro
U U U U ANGOLO DI SVUOTAMENTO: direzione del
movimento di svuotamento. L'ANGOLO DI
SVUOTAMENTO si riferisce all'asse principale del
piano di lavoro. Scegliere l'angolo in modo da
ottenere i tagli più lunghi possibili
U U U U AVANZAMENTO : avanzamento di fresatura in mm/min
Esempio: Blocchi NC
N 54 G5 7 P 0 1 2 P 02 -1 5 P 03 5 P0 4 2 5 0
P0 5 + 0 ,5 P 0 6 + 30 P 0 7 5 00 *
X
Z
11
12
13
