388 8 Programmazione: Cicli
8
.1
0
C
ic
li
pe
r l
a
c
o
n
v
e
rs
ione
di
c
o
o
rdi
na
te

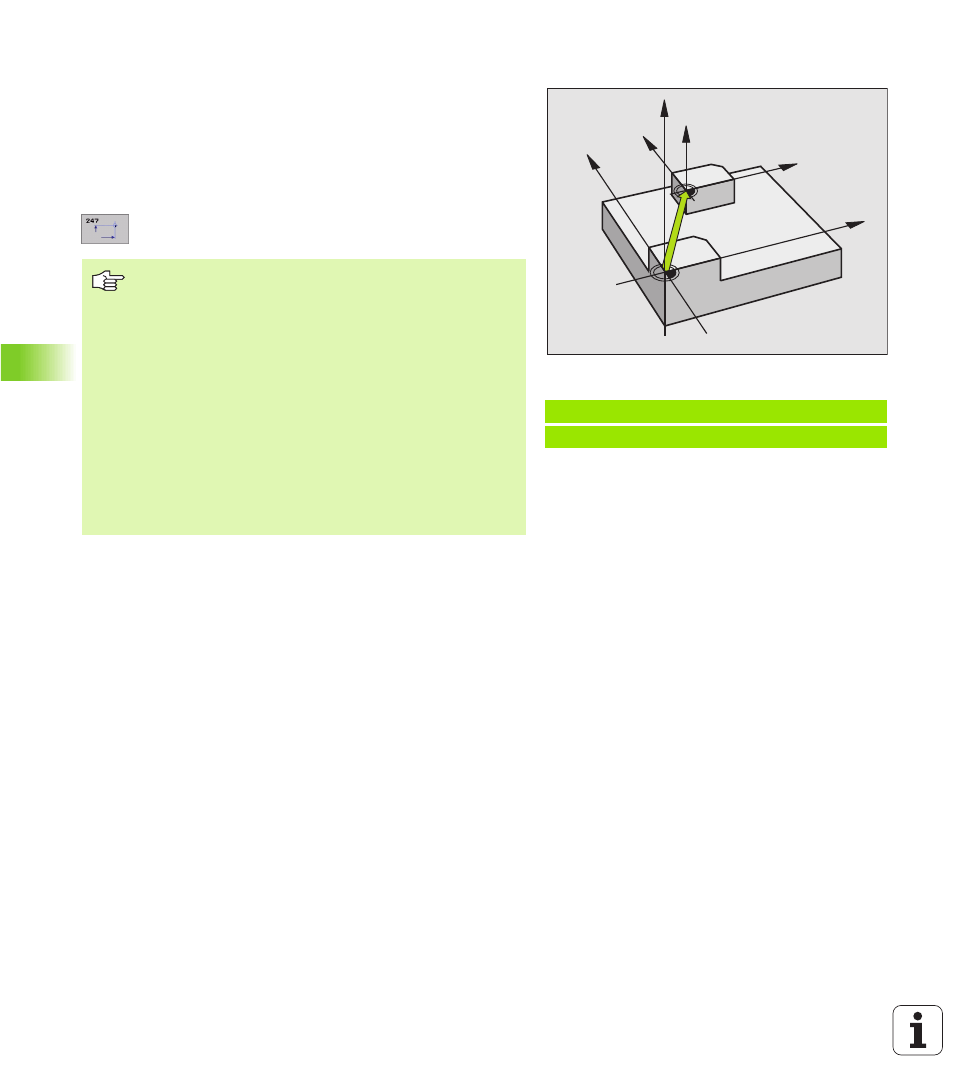

IMPOSTAZIONE ORIGINE (Ciclo G247)
Con il ciclo IMPOSTAZIONE ORIGINE è possibile attivare come nuovo
punto di riferimento un'origine definita nella tabella Preset.
Attivazione
Dopo una definizione del ciclo IMPOSTAZIONE ORIGINE, tutte le
immissioni di coordinate e gli spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti al nuovo Preset.
U U U U Numero origine? : introdurre il numero dell'origine
nella tabella Preset che deve essere attivata
Visualizzazioni di stato
Nell’indicazione di stato supplementare sono visualizzati i seguenti dati
della tabella origini (vedere "Conversioni di coordinate", pag. 41):
n Nome e percorso della tabella origini attiva
n
Numero dell’origine attiva
n Commento dalla colonna DOC del numero dell’origine attiva
Inoltre nella finestra di stato grande il numero del Preset attivo viene
visualizzato dopo il simbolo di origine.
Esempio: Blocchi NC
N 13 G2 4 7 I MP O ST A ZI O NE OR I GI N E
Q 3 39 = 4 ; NU M ER O O R IG I NE
Z
Z
X
X
Y
Y
Quando si attiva un’origine dalla tabella Preset, il TNC
resetta tutte le conversioni di coordinate attive, che sono
state attivate con seguenti cicli:
n Ciclo G53/G54, Spostamento dell’origine
n
Ciclo G28, Lavorazione speculare
n Ciclo G73, Rotazione
n Ciclo G72, Fattore di scala
Invece la conversione di coordinate dal ciclo G80,
Rotazione del piano di lavoro rimane attiva.
Il TNC imposta il Preset soltanto negli assi che sono
definiti con valori nella tabella Preset. L’origine di assi
contrassegnati con – rimane inalterata.
Nel modo operativo Test PGM, il ciclo G247 non è attivo.
