178 6 Programmazione: Programmazione profili
6
.4
T
ra
ie
tto
ri
e
-
C
o
o
rd
in
a
te
c
a
rte
s
ia
n
e

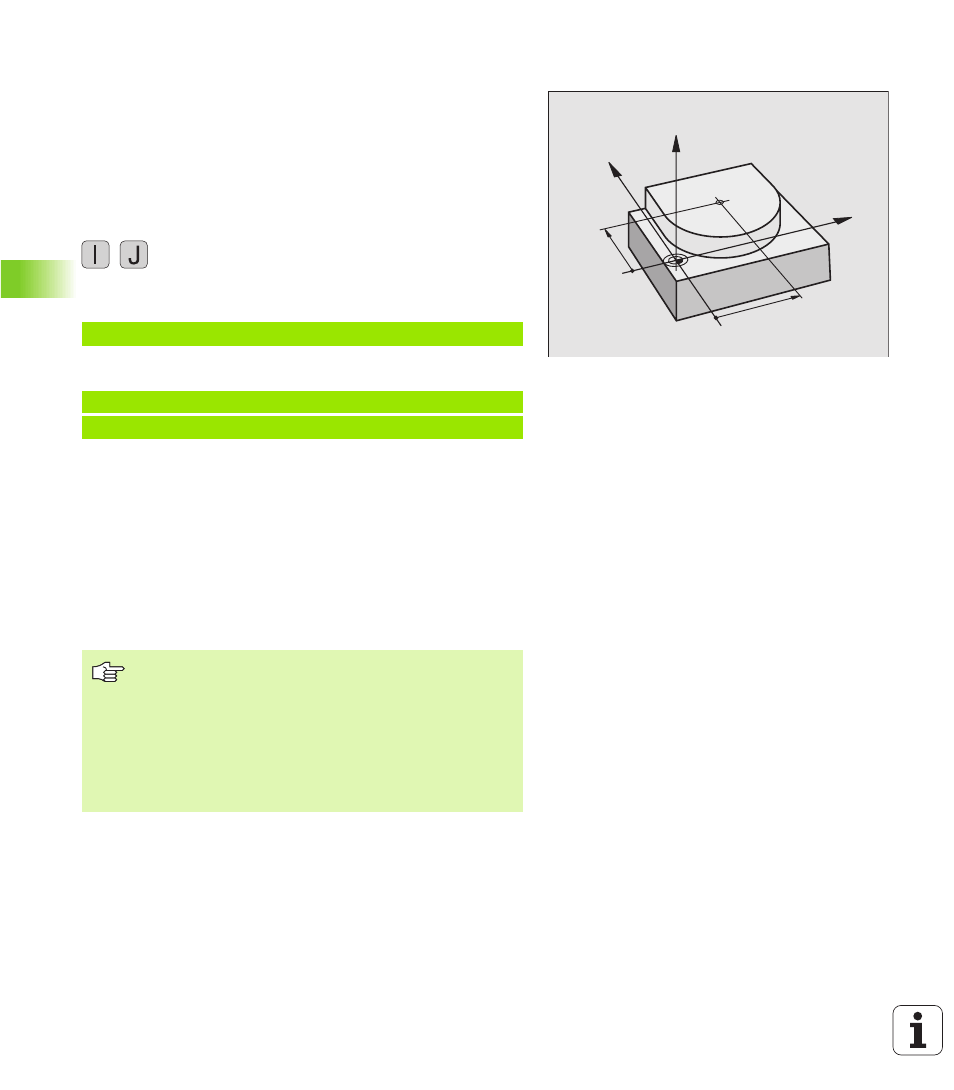

Centro del cerchio I, J
Per le traiettorie circolari che vengono programmate con le funzioni
G02, G03 o G05 occorre definire il centro del cerchio. A tale scopo
n introdurre le coordinate cartesiane del centro del cerchio, o
n confermare l’ultima posizione programmata con G29 oppure
n confermare le coordinate con la funzione Conferma della posizione
reale
Programmazione
U U U U Inserire le coordinate per il centro del cerchio oppure
per confermare l'ultima posizione programmata:
inserire G29
Esempi di blocchi NC
oppure
Le righe di programma N10 e N11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio. Il centro di cerchio può essere inserito anche
per gli assi supplementari U, V e W.
Inserire un valore incrementale per il centro del cerchio I, J
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all'ultima posizione dell'utensile
programmata.
N5 0 I + 25 J +2 5 *
N1 0 G 0 0 G 4 0 X +2 5 Y + 25 *
N2 0 G 2 9 *
Con I e J si definisce una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.
Volendo definire gli assi paralleli quale polo premere per
primo il tasto I (J) sulla tastiera ASCII e successivamente
il tasto arancione del relativo asse parallelo.
CC
Z
Y
X
I
J
