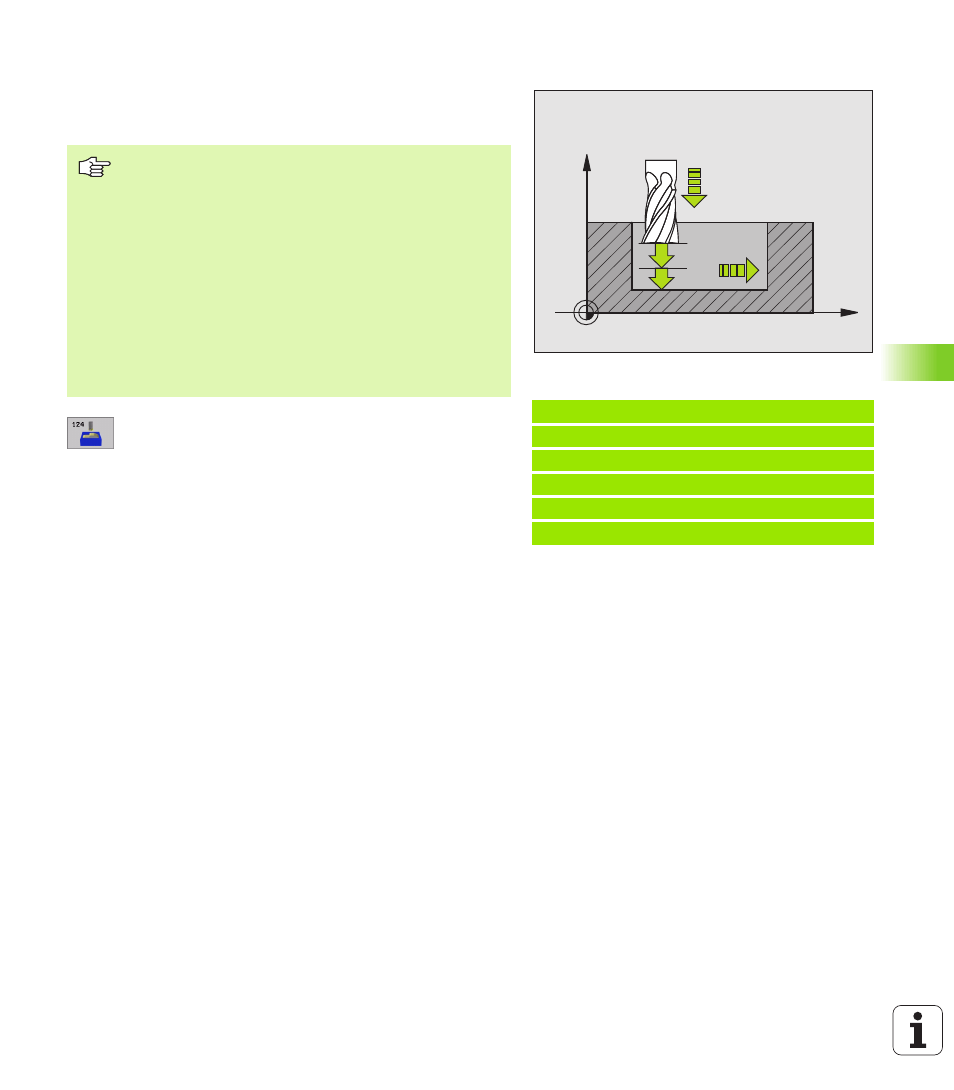

FINITURA LATERALE (Ciclo G124)
Il TNC avvicina l'utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
U U U U SENSO ROT. ? ORARIO = -1 Q9:
Direzione di lavorazione:
+1: Rotazione in senso antiorario
–1:: Rotazione in senso antiorario
U U U U PROFONDITA' DI ACCOSTAMENTO Q10 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
U U U U AVANZAMENTO IN PROFONDITA' Q11: avanzamento
dell'utensile durante la penetrazione
U U U U AVANZAMENTO SVUOTAMENTO Q12: Avanzamento di
fresatura
U U U U SOVRAMETALLO DI FINITURA LATERALE Q14 (in valore
incrementale): quota per finiture ripetute;
programmando Q14 = 0 viene asportata la quota di
finitura residua
Esempio: Blocchi NC
N 6 1 G 12 4 F I NI T U RA LA T ER A LE
Q9 = +1 ; S EN S O D I R O TA Z IO N E
Q1 0 =+ 5 ; P RO F . A C CO S TA M EN T O
Q1 1 =1 0 0 ; A VA N ZA M E NT O P R OF .
Q1 2 =3 5 0 ; A VA N ZA M E NT O S V UO T .
Q1 4 =+ 0 ; S OV R AM . LA T ER A LE
X
Z
Q11
Q12
Q10
Da osservare prima della programmazione
La somma tra QUOTA LATERALE (Q14) e raggio
dell'utensile di finitura deve essere inferiore alla somma
tra la QUOTA LATERALE (Q3, ciclo G120) e il raggio
dell'utensile di svuotamento.
Anche per la lavorazione del ciclo G124 senza previo
svuotamento con il ciclo G122 vale il suddetto calcolo; in
questo caso il raggio dell'utensile di svuotamento assume
il valore "0".
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca. e dipende dalle condizioni di spazio nella
tasca.
