188 6 Programmazione: Programmazione profili
6.
5 T
rai
et
to
ri
e
- C
o
o
rd
in
a
te
p
o
lar
i

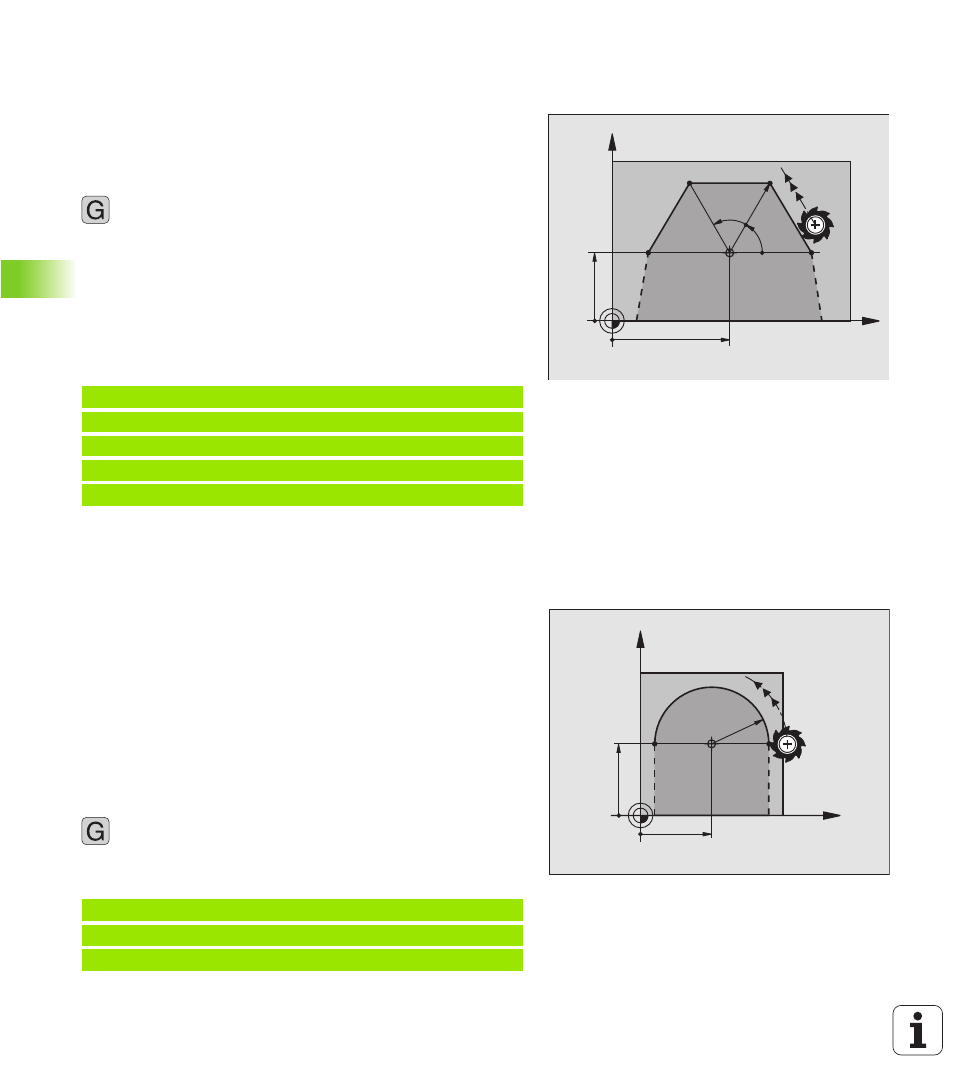

Retta in rapido G10
Retta con avanzamento G11 F. . .
L 'utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
Programmazione
U U U U Raggio in coordinate polari R: inserire la distanza del
punto finale della retta dal polo I,J
U U U U Angolo in coordinate polari H: posizione angolare del
punto finale della retta tra -360° e +360°
Il segno di H viene determinato dall'asse di riferimento dell'angolo:
n Angolo tra l'asse di riferimento dell'angolo e R in senso antiorario:
H >0
n Angolo tra l'asse di riferimento dell'angolo e R in senso orario: H<0
Esempi di blocchi NC
Traiettoria circolare G12/G13/G15 intorno al
polo I, J
Il raggio delle coordinate polari R è contemporaneamente raggio
dell'arco di cerchio. R è definito dalla distanza del punto di partenza dal
polo I, J. L'ultima posizione dell'utensile programmata prima di un
blocco G12, G13 o G15 corrisponde al punto di partenza della traiettoria
circolare.
Senso di rotazione
n In senso orario: G12
n In senso antiorario: G13
n Senza programmazione del senso di rotazione: G15. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Programmazione
U U U U Angolo in coordinate polari H: posizione angolare del
punto finale della traiettoria circolare tra -5.400° e
+5.400°
Esempi di blocchi NC
N1 2 0 I +4 5 J+ 4 5 *
N1 3 0 G 11 G 42 R+ 3 0 H +0 F3 0 0 M 3 *
N1 4 0 H +6 0 *
N1 5 0 G 91 H +6 0 *
N1 6 0 G 90 H +1 8 0 *
X
Y
45
25
60°
60°
3
0
CC
11
N1 8 0 I +2 5 J+ 2 5 *
N1 9 0 G 11 G 42 R+ 2 0 H +0 F2 5 0 M 3 *
N2 0 0 G 13 H +1 8 0 *
X
Y
25=I
25=J
R2
0
13
