1.2 Unità video e tastiera
Unità video

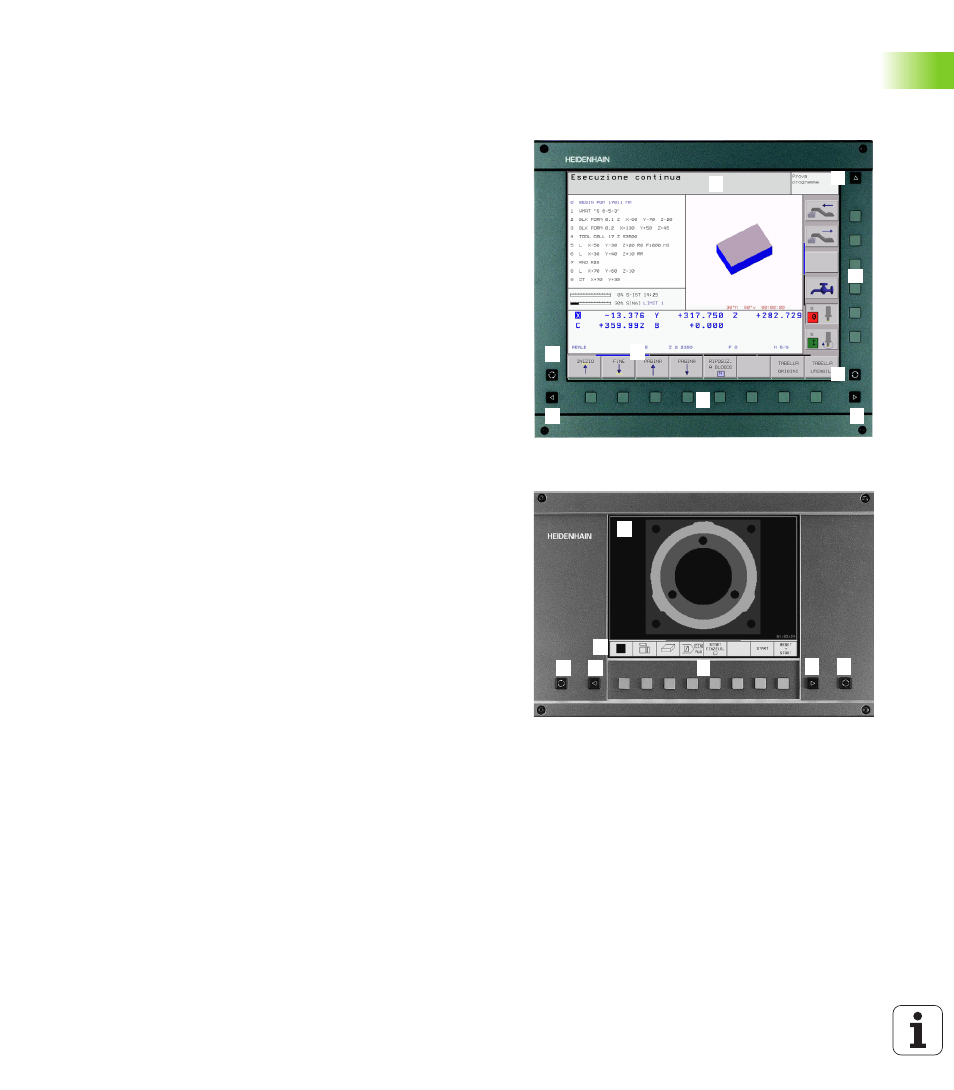

Il TNC può essere fornito a scelta con lo schermo a colori piatto BF 150
(TFT) o con lo schermo a colori piatto BF 120 (TFT). La figura in alto a
destra illustra gli elementi operativi del BF 150, la figura al centro a
destra gli elementi operativi del BF 120.
1 Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e i
modi operativi "Programmazione" a destra. Nel campo più lungo
della riga di intestazione compare il modo operativo attivo: in
questo campo sono visualizzati i messaggi e le domande di dialogo
(eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti. Delle barre strette direttamente sopra la
riga softkey visualizzano il numero dei livelli softkey selezionabili
con i tasti cursore neri disposti a destra e a sinistra dei softkey. La
riga softkey attiva viene evidenziata in chiaro.
3 Softkey di selezione
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione modi operativi "Programmazione"/
"Macchina"
7 Softkey di selezione per softkey del costruttore della macchina
8 Righe softkey per commutare i softkey del costruttore della
macchina
1 3
1 1
4 4
5
1 6
7
8
2
2
1
1 1 4 3 1 5 1 4 6
