HEIDENHAIN iTNC 530 247
8.
3 C
ic
li
d
i f
o
ra
tu
ra
, m
a
s
c
h
ia
tu
ra
e
fr
es
at
u
ra d
i
fi
le
tt
at
u
re

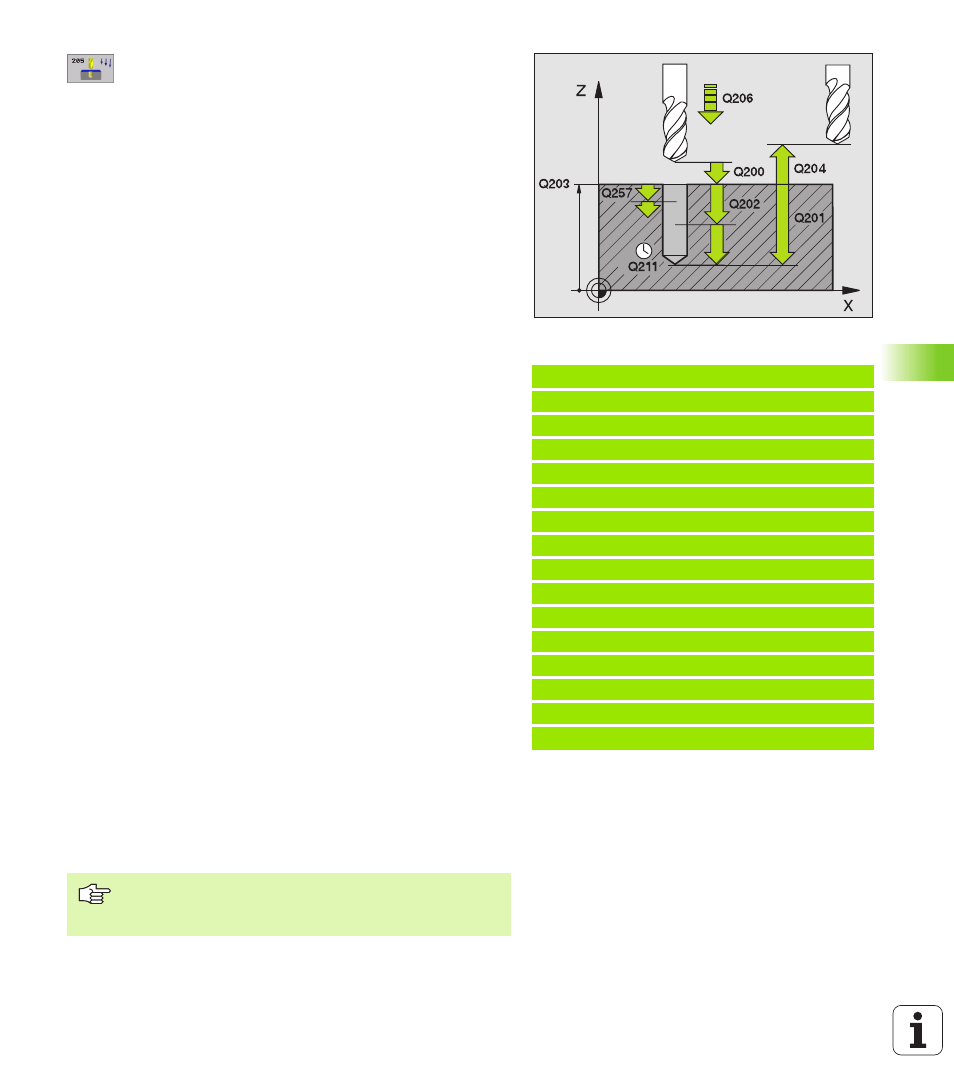

U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
U U U U PROFONDITA' DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U U U U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
U U U U VALORE DA TOGLIERE Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITA' DI
ACCOSTAMENTO Q202
U U U U PROFONDITA' DI ACCOSTAMENTO MINIMA Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
U U U U DISTANZA DI PREARRESTO SOPRA Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
U U U U DISTANZA DI PREARRESTO SOTTO Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
Esempio: Blocchi NC
N 1 10 G2 0 5 F OR A T . P RO F ON D A U NI V ER S AL E
Q2 0 0= 2 ; D IS T . D I S I CU R EZ Z A
Q2 0 1= - 80 ; P RO F ON D I TÀ
Q2 0 6= 1 50 ; A VA N ZA M E NT O P R OF .
Q2 0 2= 1 5 ; P RO F . A C CO S TA M EN T O
Q2 0 3= + 10 0 ; C OO R . S U PE R F.
Q2 0 4= 5 0 ; 2 . D IS T . D I S I CU R EZ Z A
Q2 1 2= 0 .5 ; V AL O RE D A T OG L IE R E
Q2 0 5= 3 ; M IN . P R O F. AC C OS T .
Q2 5 8= 0 .5 ; D IS T . P R EA R R. SO P RA
Q2 5 9= 1 ; D IS T . P R EA R R. SO T TO
Q2 5 7= 5 ; P RO F . R O TT . T R UC I OL O
Q2 5 6= 0 .2 ; I NV . C O N R O TT . T R UC .
Q2 1 1= 0 .2 5 ; T EM P O D I S O ST A S O TT O
Q3 7 9= 7 .5 ; P UN T O D I P A RT E NZ A
Q2 5 3= 7 50 ; A VA N Z. A VV I CI N .
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
