HEIDENHAIN TNC 128 57
2.2 Sc
her
m
o e pannello di comando
2.2 Schermo e pannello di
comando

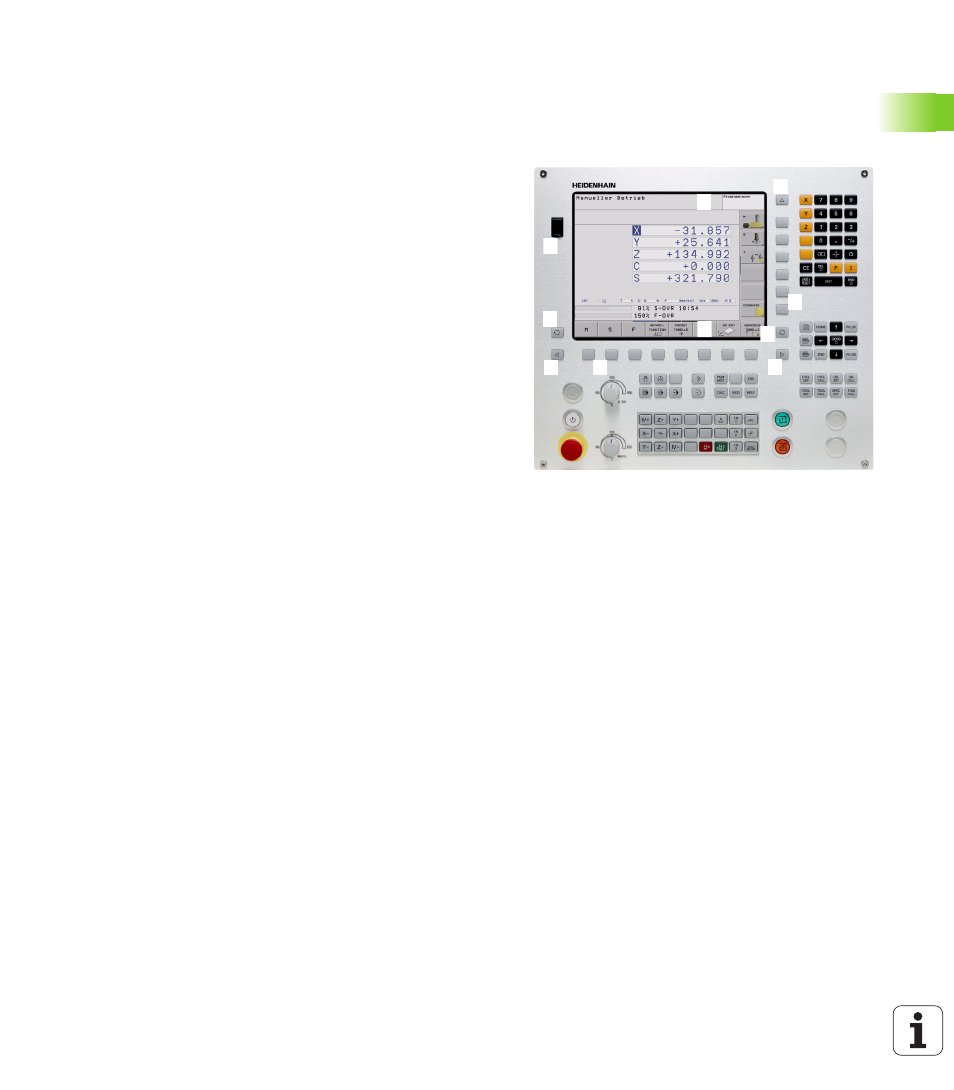

Schermo
Il TNC viene fornito con uno schermo piatto TFT da 12,1 pollici.
1 3 4 4
5
7 7
8
2
1
6
9
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione" a
destra. Nel campo più lungo della riga di intestazione compare il
modo operativo attivo: nello stesso campo vengono visualizzati
anche le domande di dialogo e i messaggi (eccezione: quando il
TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in un
livello softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra la barra softkey
visualizzano il numero dei livelli softkey selezionabili con i tasti
cursore disposti alle relative estremità. Il livello softkey attivo è
evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione livelli softkey del costruttore della macchina
9 Porta USB
