5.3 Cor
rezione ut
ensile
Correzione del raggio utensile con blocchi di
posizionamento paralleli all'asse

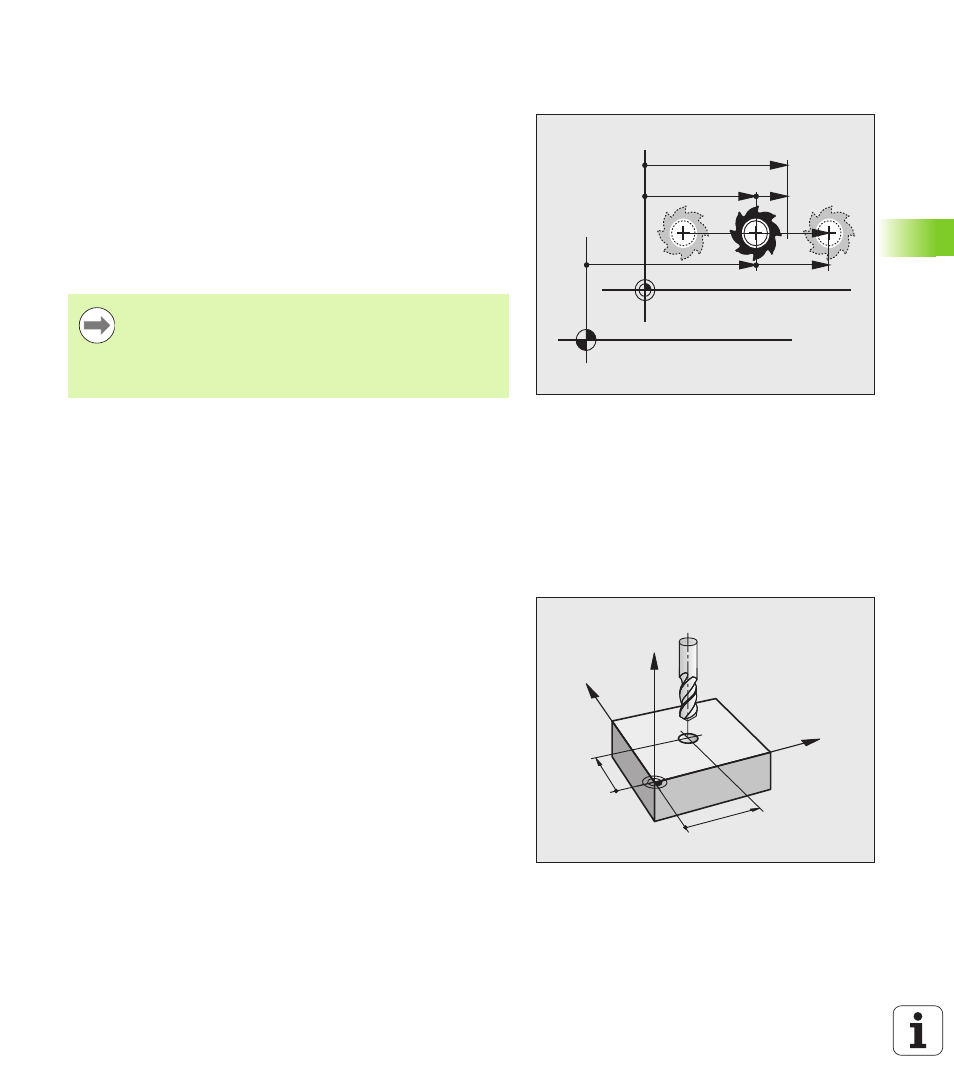

Il TNC è in grado di correggere con l'aiuto di blocchi di posizionamento
il raggio utensile nel piano di lavoro. I disegni possono essere immessi
direttamente senza dover precedentemente convertire le posizioni. Il
percorso di traslazione viene aumentato o ridotto del raggio utensile.
 R+ aumenta il percorso utensile del raggio utensile
 R- riduce il percorso utensile del raggio utensile
 R0 posiziona l'utensile con il centro utensile
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con un blocco di posizionamento lineare.
Per la correzione del raggio il TNC tiene conto dei valori delta sia del
blocco TOOL CALL che della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
Movimenti traiettoria senza correzione raggio: R0
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Applicazione: foratura, preposizionamento.
La correzione del raggio non è attiva in caso di
posizionamenti nell'asse del mandrino.
In un blocco di posizionamento che non contiene alcuna
indicazione della correzione del raggio, rimane attiva
l'ultima correzione raggio selezionata.
R : raggio utensile R dal blocco TOOL DEF o dalla
tabella utensili
DR
TOOL CALL
: Maggiorazione del raggio DR dal blocco TOOL CALL
DR
TAB:
Maggiorazione del raggio DR dalla tabella utensili
Y
X
Z
X
Y
