40 Primi passi con TNC 128
1
.3 Pr
ogr
a
mmazione della pr
ima par
te

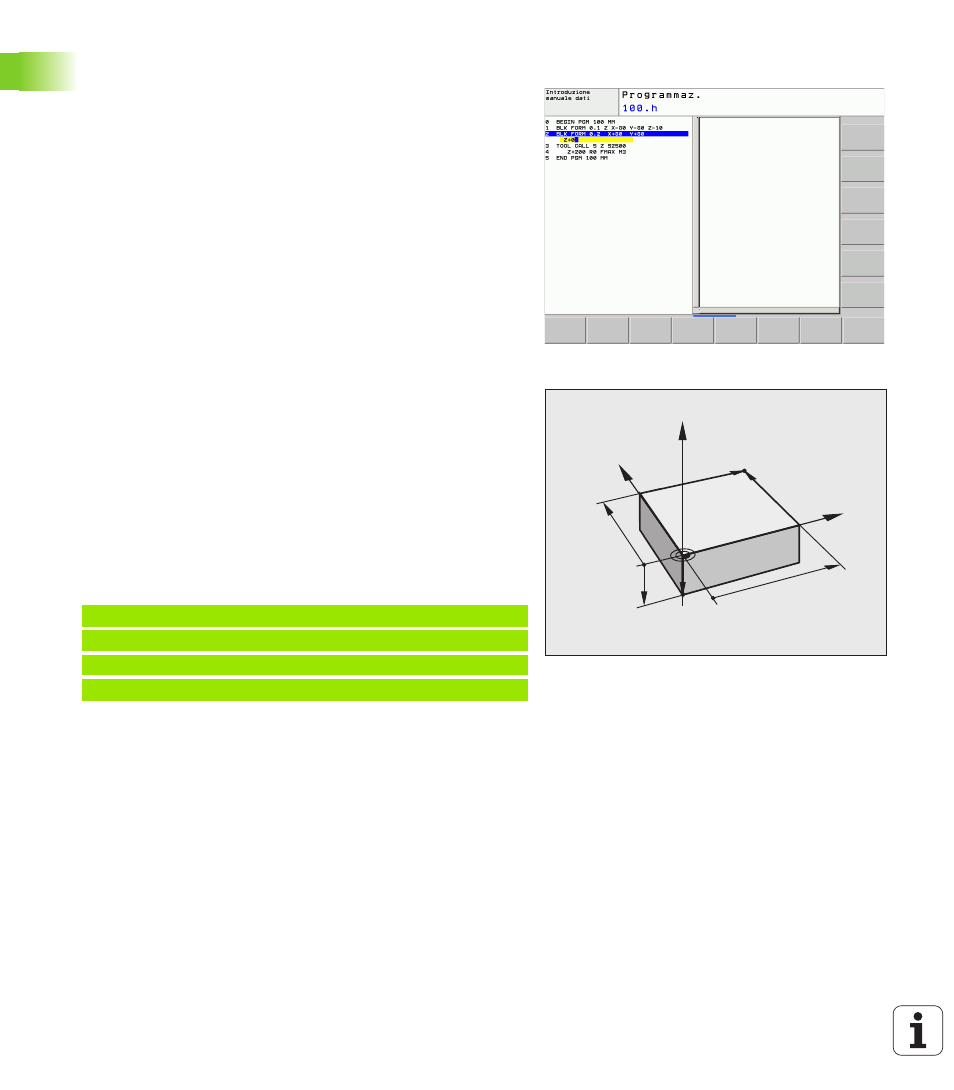

Definizione di un pezzo grezzo
Dopo aver creato un nuovo programma, il TNC avvia immediatamente
il dialogo per l'immissione della definizione del pezzo grezzo. Come
pezzo grezzo definire sempre un quadrato con l'indicazione del punto
MIN e MAX, riferiti all'origine selezionata.
Dopo aver creato un nuovo programma, il TNC avvia automaticamente
la definizione del prezzo grezzo e richiede i relativi dati necessari:
 Piano di lavoro in grafica: XY? : Inserire l'asse attivo del
mandrino. Z è memorizzato come valore di preset, confermare con
il tasto ENT
 Definizione pezzo grezzo: minimo X : inserire la minima coordinata
X del pezzo grezzo riferita all'origine, ad es. 0, confermare con il
tasto ENT
 Definizione pezzo grezzo: minimo Y : inserire la minima coordinata
Y del pezzo grezzo riferita all'origine, ad es. 0, confermare con il
tasto ENT
 Definizione pezzo grezzo: minimo Z : inserire la minima coordinata
Z del pezzo grezzo riferita all'origine, ad es. -40, confermare con il
tasto ENT
 Definizione pezzo grezzo: massimo X : inserire la massima
coordinata X del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
 Definizione pezzo grezzo: massimo Y : inserire la massima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
 Definizione pezzo grezzo: massimo Z : inserire la massima
coordinata Z del pezzo grezzo riferita all'origine, ad es. 0, confermare
con il tasto ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
Informazioni dettagliate su questo argomento
 Definizione pezzo grezzo: (vedere pagina 81)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NUOVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUOVO MM
