HEIDENHAIN TNC 128 403

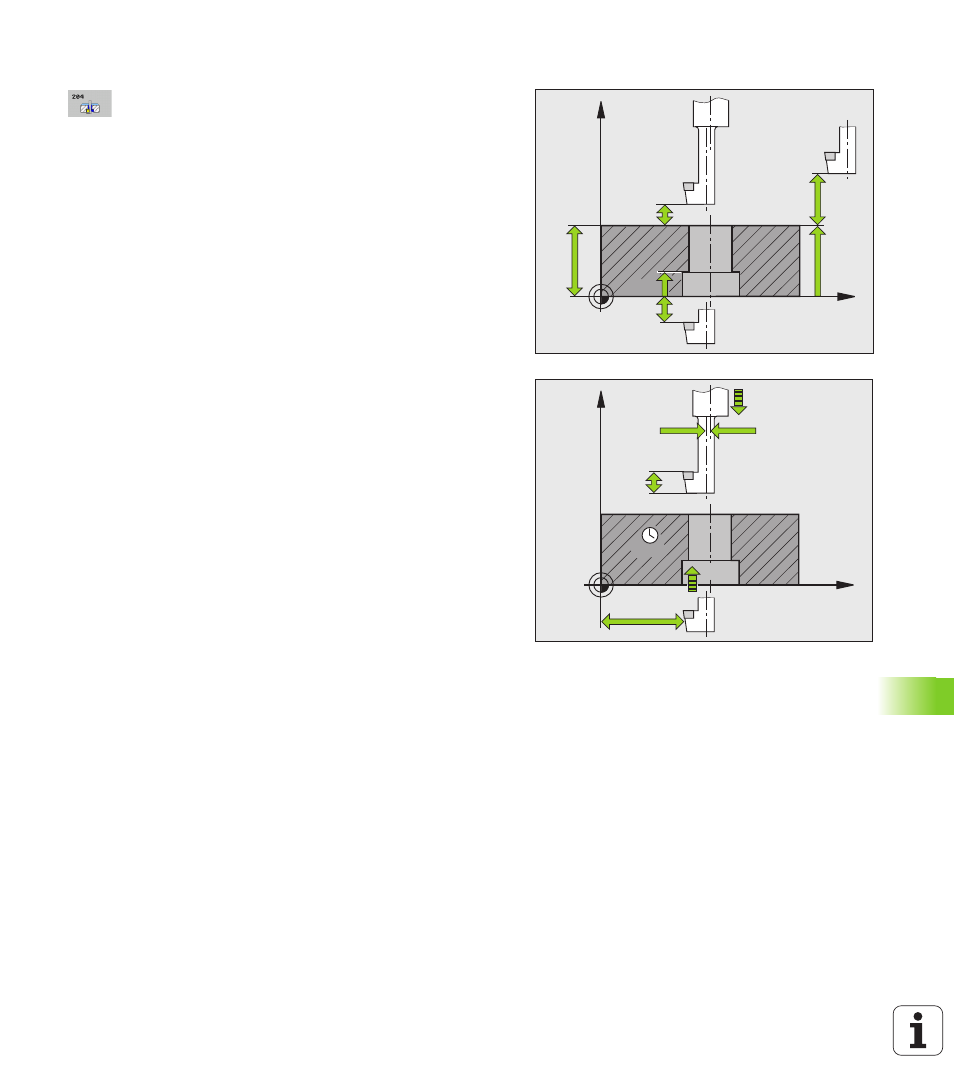

16.7 CONTR
O
FORA
TURA INVER
TIT
A
(ciclo 204)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
 PROFONDITÀ LAVORAZIONE Q249 (in valore
incrementale): distanza tra il piano inferiore del pezzo
e il fondo dell'allargamento. Con il segno positivo
l'allargamento viene eseguito nella direzione positiva
dell'asse del mandrino. Campo di immissione da -
99999,9999 a 99999,9999
 SPESSORE MATERIALE Q250 (in valore
incrementale): spessore del pezzo. Campo di
immissione da 0,0001 a 99999,9999
 ECCENTRICITÀ Q251 (in valore incrementale):
eccentricità dell'utensile alesatore; da rilevare dalla
scheda tecnica dell'utensile. Campo di immissione da
0,0001 a 99999,9999
 ALTEZZA TAGLIENTE Q252 (in valore incrementale):
distanza tra lo spigolo inferiore dell'utensile alesatore
e il tagliente principale; da rilevare dalla scheda
tecnica dell'utensile. Campo di immissione da 0,0001
a 99999,9999
 AVANZ. PRE-POSIZIONAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
 AVANZAMENTO LAVORAZIONE Q254: velocità di
spostamento dell'utensile durante la svasatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA Q255: tempo di sosta in secondi sul
fondo dell'allargamento. Campo di immissione da 0 a
3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
