430 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
1
7.2 T
A
SCA RET
T

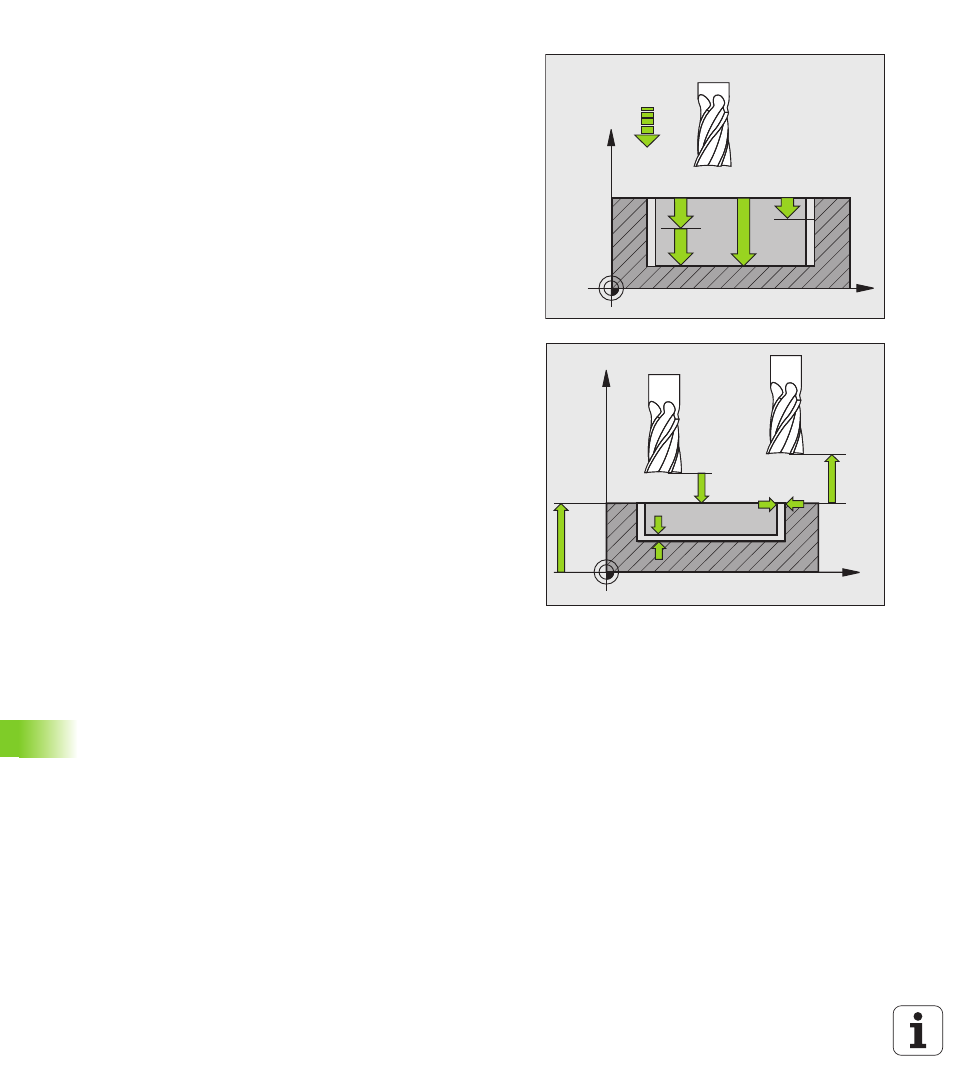

ANGOLARE (Ciclo 251)
 INCREMENTO PER FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
nell'asse del mandrino in finitura. Q338=0: finitura in
una sola passata. Campo di immissione da 0 a
99999,9999
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
 FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x raggio
utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,9999
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
