170 Programmazione: sottoprogrammi e ripetizioni di blocchi di programma
7.
3 Ripetizioni di blocc
h
i di pr
ogr
amma
7.3 Ripetizioni di blocchi di
programma
Label LBL
Le ripetizioni di blocchi di programma iniziano con l'etichetta LBL. Una
ripetizione di blocchi di programma termina con CALL LBL n REPn.

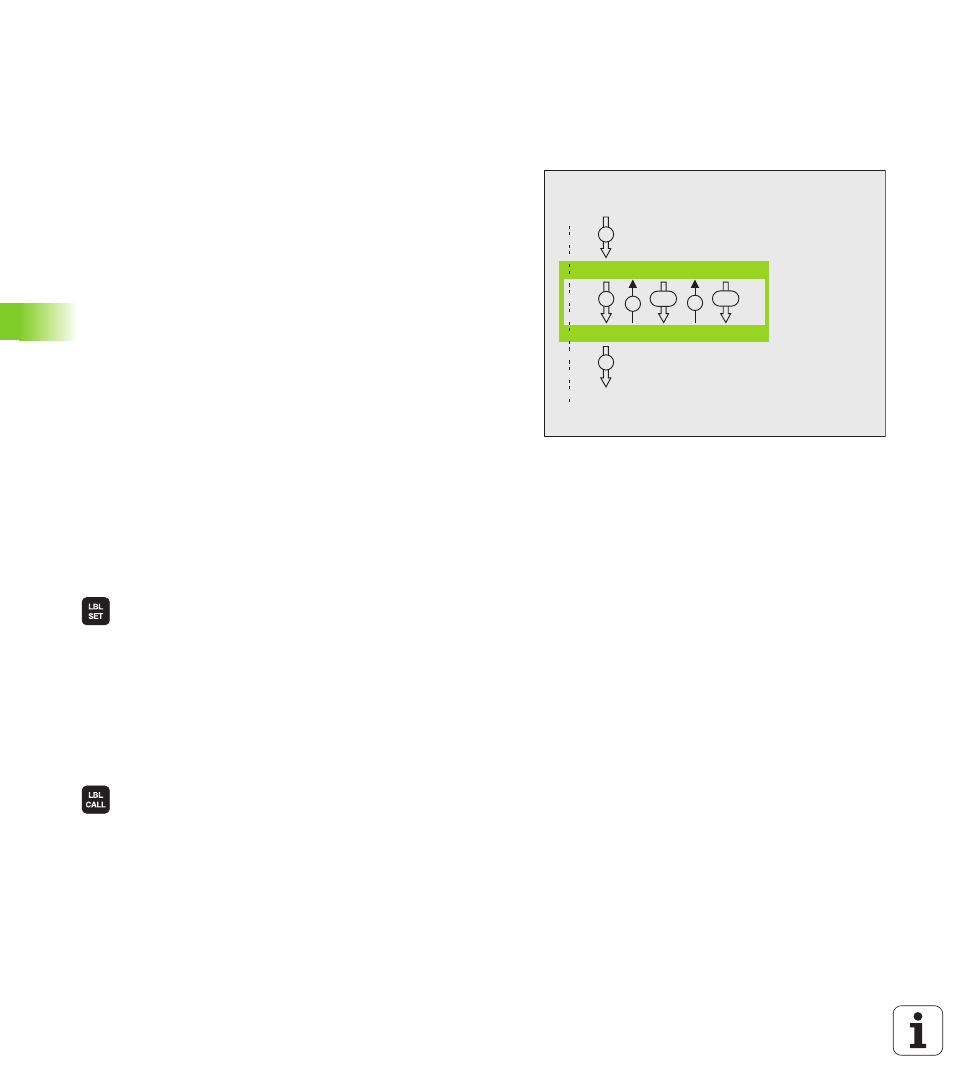

Funzionamento
1 Il TNC esegue il programma di lavorazione fino alla fine dei blocchi
da ripetere (CALL LBL n REPn)
2 Quindi il TNC ripete il blocco di programma tra il LABEL chiamato
e la chiamata del label CALL LBL n REPn fino a quando indicato in
REP
3 Dopo l'ultima ripetizione il TNC continua l'esecuzione del
programma di lavorazione
Note per la programmazione
 Un blocco di programma può essere ripetuto in successione fino a
65 534 volte
 I blocchi di programma verranno eseguiti dal TNC sempre una volta
in più del numero di ripetizioni programmate
Programmazione di una ripetizione di blocchi di
programma
 Etichettare l'inizio: premere il tasto LBL SET e inserire
il numero di LABEL per il blocco di programma da
ripetere. Se si desidera utilizzare nomi di LABEL:
premere il softkey NOME LBL per passare
all'inserimento di testi
 Inserire i blocchi di programma
Chiamata di una ripetizione di blocchi di
programma
 Premere il tasto LBL CALL
 Chiamata sottoprogr./ripetiz. : Inserire il numero di
label dei blocchi di programma da ripetere,
confermare con il tasto ENT. Se si desidera utilizzare
nomi di LABEL: premere il tasto “ per passare
all'inserimento di testi
 Numero ripetizioni REP : inserire il numero di
ripetizioni, confermare con il tasto ENT
0 BEGIN PGM ...
LBL1
CALL LBL 1 REP 2
END PGM ...
1
2
3
R R
2/1 2/2
