322 Prova ed esecuzione del programma
13.1 Gr
af
ica

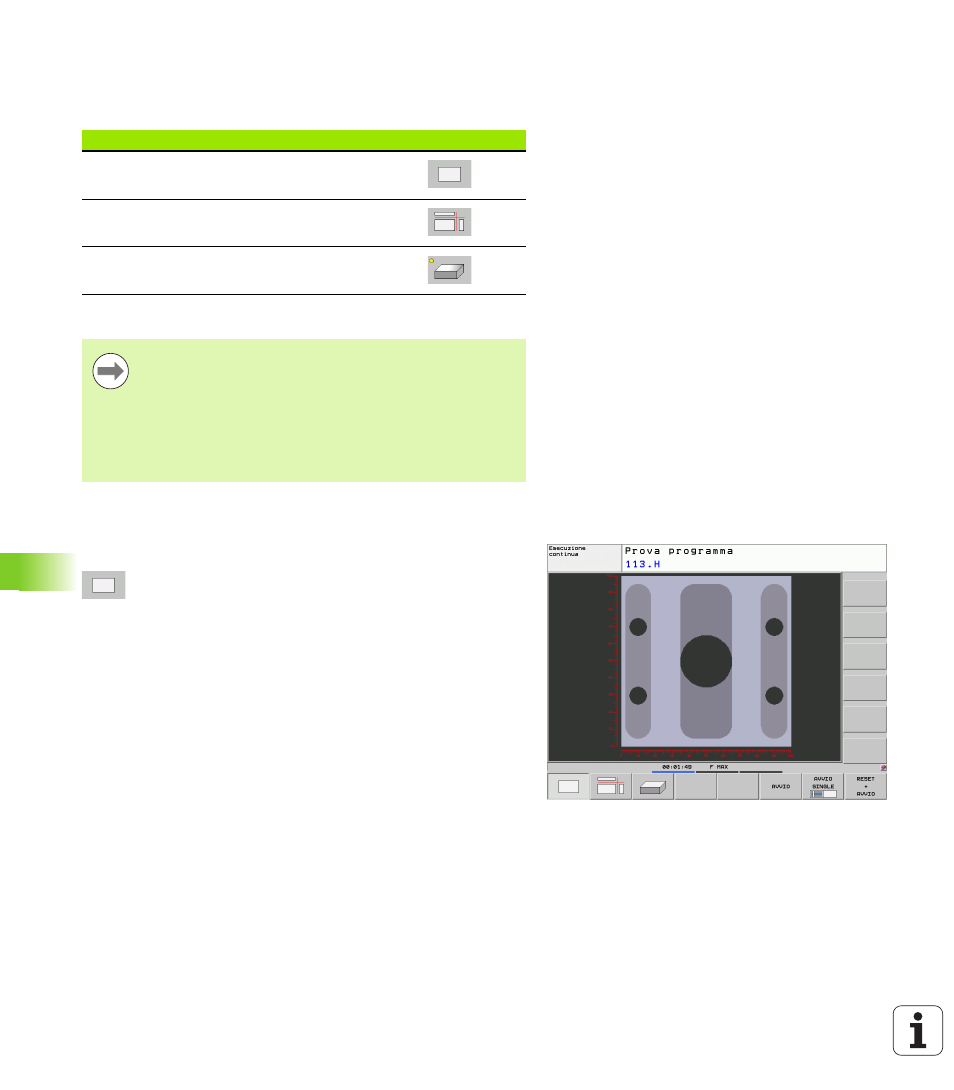

Riepilogo: viste
Nei modi operativi di esecuzione del programma e nel modo operativo
Prova programma il TNC visualizza i seguenti softkey:
Limitazione durante l'esecuzione del programma
Vista dall'alto
La simulazione grafica in questa vista è la più veloce.
 Selezionare con il softkey la vista dall'alto
 Per la rappresentazione della profondità in questa
grafica si applica la regola: "Quanto più profondo,
tanto più scuro"
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
La rappresentazione grafica contemporanea alla
lavorazione non è possibile se il calcolatore del TNC è già
completamente impegnato con lavorazioni complesse o a
grande superficie. Esempio: spianatura di tutta la
superficie del pezzo grezzo con un utensile grande. In
questo caso il TNC non continua la simulazione grafica e
visualizza il messaggio ERROR nella finestra grafica, mentre
la lavorazione continua ad essere eseguita.
