396 Cicli di foratura e filettatura
16.5 BARENA
TURA (ciclo 202)
 DIREZ. DISIMPEGNO (0/1/2/3/4) Q214: definizione
della direzione in cui il TNC disimpegna l'utensile sul
fondo del foro (dopo l'orientamento del mandrino)
 ANGOLO PER ORIENTAMENTO MANDRINO Q336
(in valore assoluto): angolo sul quale il TNC posiziona
l'utensile prima del disimpegno. Campo di
immissione da -360,000 a 360,000

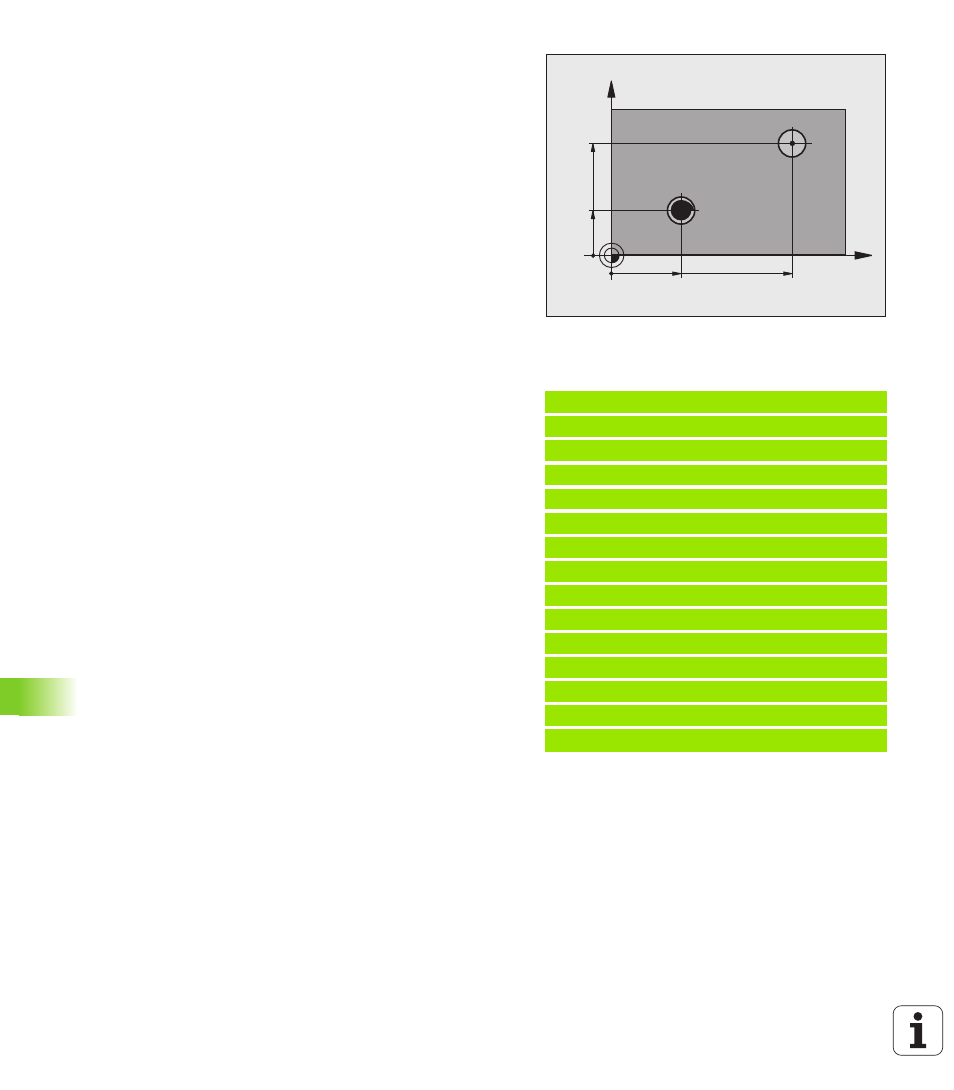

Esempio:
10 Z+100 R0 FMAX
11 CYCL DEF 202 BARENATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=100 ;AVANZ. INCREMENTO
Q211=0.5 ;TEMPO ATTESA SOTTO
Q208=250 ;AVANZAM. RITORNO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
Q214=1 ;DIREZIONE DISIMPEGNO
Q336=0 ;ANGOLO PER MANDRINO
12 X+30 FMAX
12 Y+20 FMAX M3 M99
14 X+80 FMAX
14 Y+50 FMAX M99
30
X
Y
20
80
50
0 Senza disimpegno dell'utensile
1 Disimpegno dell'utensile in direzione negativa
dell'asse principale
2 Disimpegno dell'utensile in direzione negativa
dell'asse secondario
3 Disimpegno dell'utensile in direzione positiva
dell'asse principale
4 Disimpegno dell'utensile in direzione positiva
dell'asse secondario
