452 Cicli: conversioni di coordinate
1
8
.6 F
A
T
T
ORE SCALA (ciclo 1
1
)

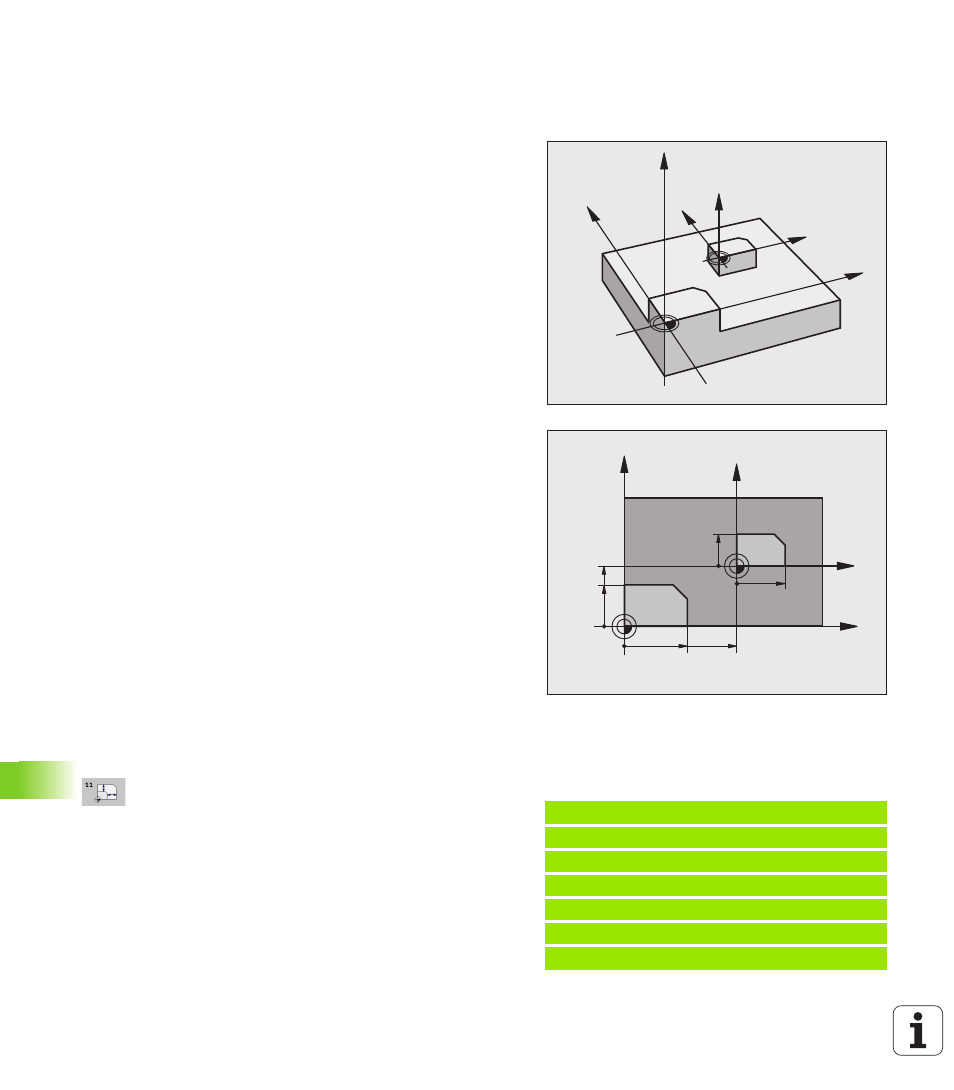

18.6 FATTORE SCALA (ciclo 11)
Attivazione
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Il FATTORE SCALA è attivo dalla sua definizione nel programma. Esso
è attivo anche nel modo operativo Posizionamento con immissione
manuale. Il TNC visualizza il fattore di scala attivo nell'indicazione di
stato supplementare.
Il fattore di scala è attivo
 contemporaneamente su tutti i tre assi di coordinate
 per tutte le quote nei cicli
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
Ingrandimento: SCL maggiore di 1 - 99,999 999
Riduzione: SCL minore di 1 - 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE SCALA con fattore di scala 1.
Parametri ciclo
 Fattore?: inserire il fattore SCL (ingl.: scaling); il TNC
moltiplica coordinate e raggi con questo fattore SCL
(come descritto in "Attivazione"). Campo di
immissione da 0,000000 a 99,999999
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
Esempio: blocchi NC
11 CALL LBL 1
12 CYCL DEF 7.0 PUNTO ZERO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATTORE SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
