Rappresentazione su 3 piani

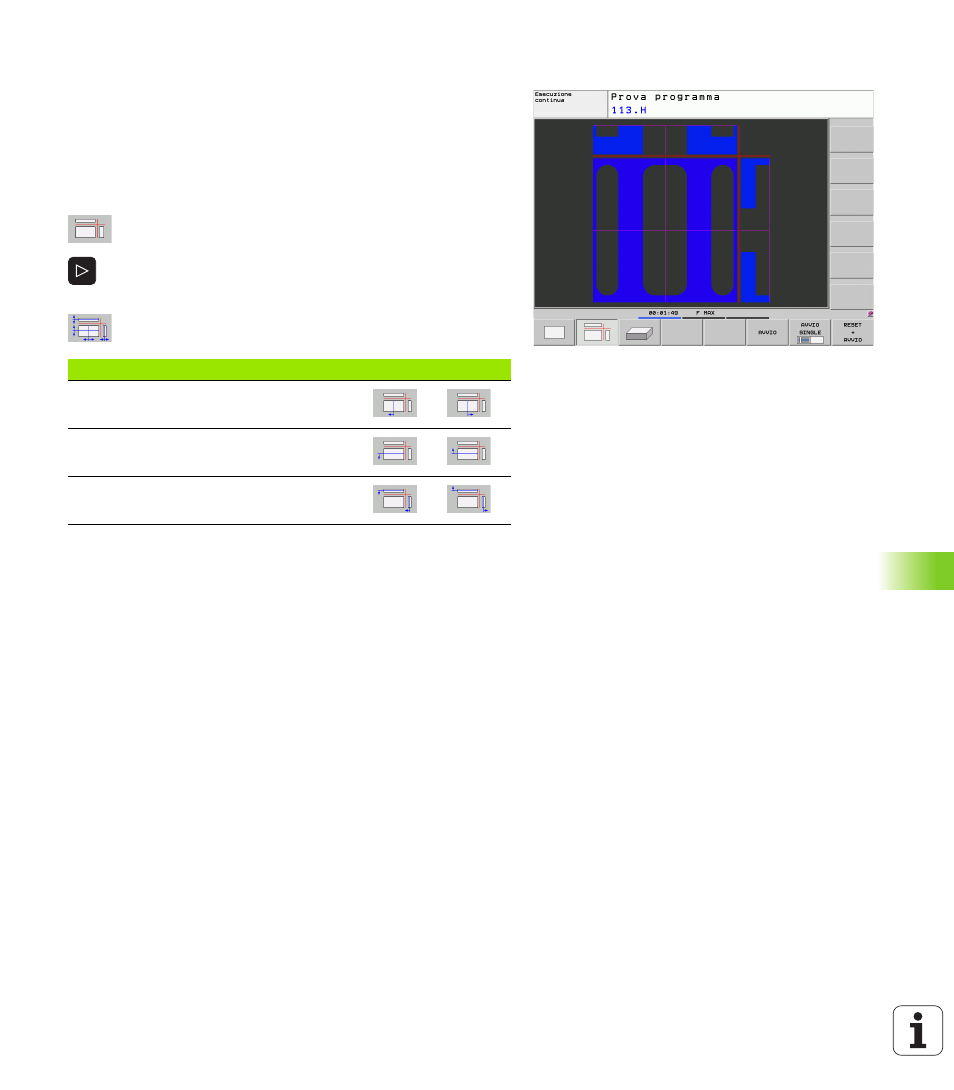

Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile ad un disegno tecnico.
Nella rappresentazione su 3 piani sono disponibili delle funzioni per
l'ingrandimento di un dettaglio, vedere "Ingrandimento di dettagli",
pagina 326.
Inoltre è possibile spostare mediante softkey il piano di sezione:
 Selezionare il softkey per la rappresentazione del
pezzo su 3 piani
 Commutare il livello softkey fino a quando compare il
softkey di selezione delle funzioni di spostamento
della sezione
 Selezionare le funzioni per lo spostamento della
sezione: il TNC visualizzerà i seguenti softkey
La posizione della sezione viene visualizzata durante lo spostamento.
L'impostazione base della sezione è scelta in modo che essa si trovi
nel piano di lavoro al centro del pezzo e nell'asse utensile sul bordo
superiore del pezzo.
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione verticale in
avanti o all'indietro
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
