HEIDENHAIN TNC 128 399
16.6 FORA
TURA UNIVER
SALE (ciclo
203)

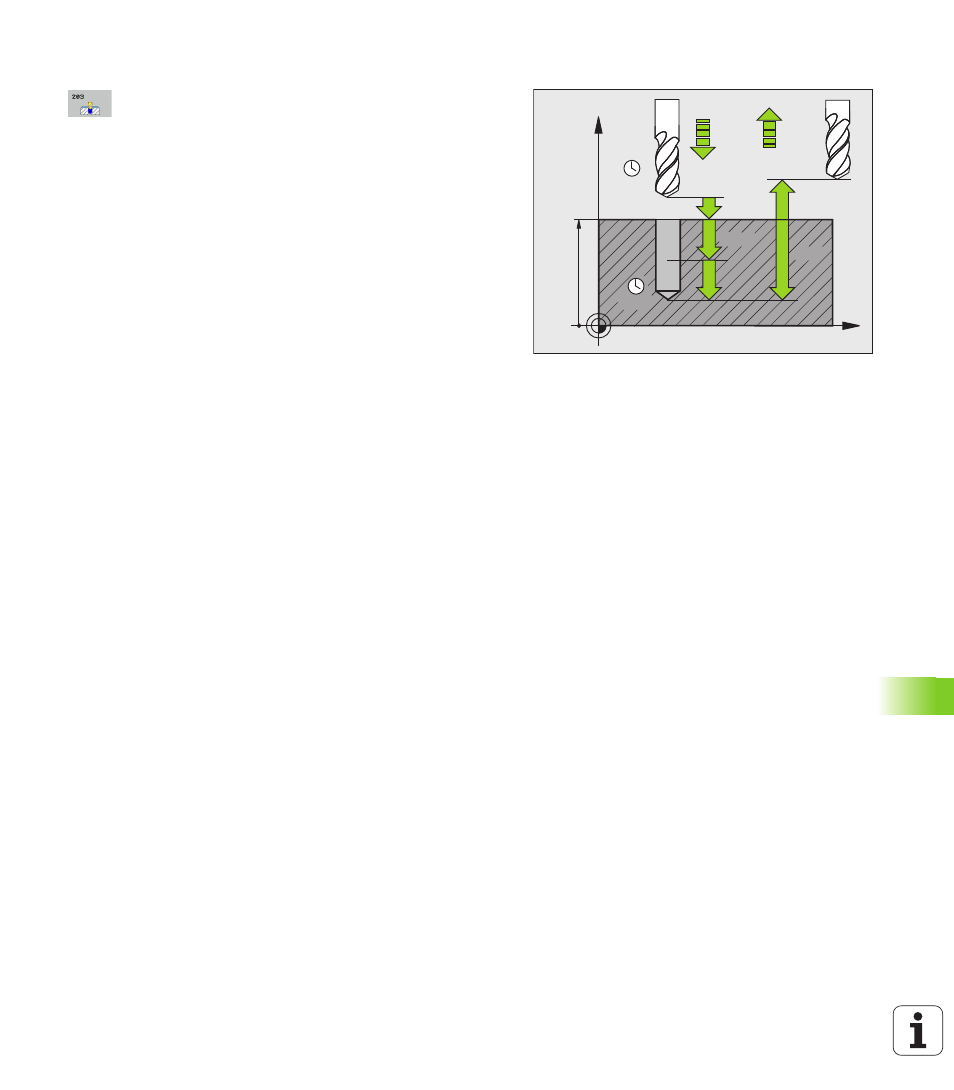

Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
 PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura). Campo di immissione da -
99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell'utensile. Campo di
immissione da 0 a 99999,9999. La profondità non
deve essere un multiplo della profondità incremento.
Il TNC si porta in un unico passo fino alla profondità
quando:
 profondità incremento e profondità sono uguali
 la profondità incremento è maggiore della
profondità e contemporaneamente non è definita
una rottura truciolo
 TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile si arresta alla distanza di
sicurezza, dopo che il TNC lo ha ritirato dal foro per lo
scarico dei trucioli. Campo di immissione da 0 a
3600,0000
 COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
 VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la
PROFONDITA' INCREMENTO Q202 dopo ogni
accostamento. Campo di immissione da 0 a
99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
