HEIDENHAIN TNC 128 (77184x-01) - Manuale (Pagina 444)

444 Cicli: conversioni di coordinate
1
8
.3 Spostament
o dell'ORIGINE
con tabelle or
igini (ciclo
7)

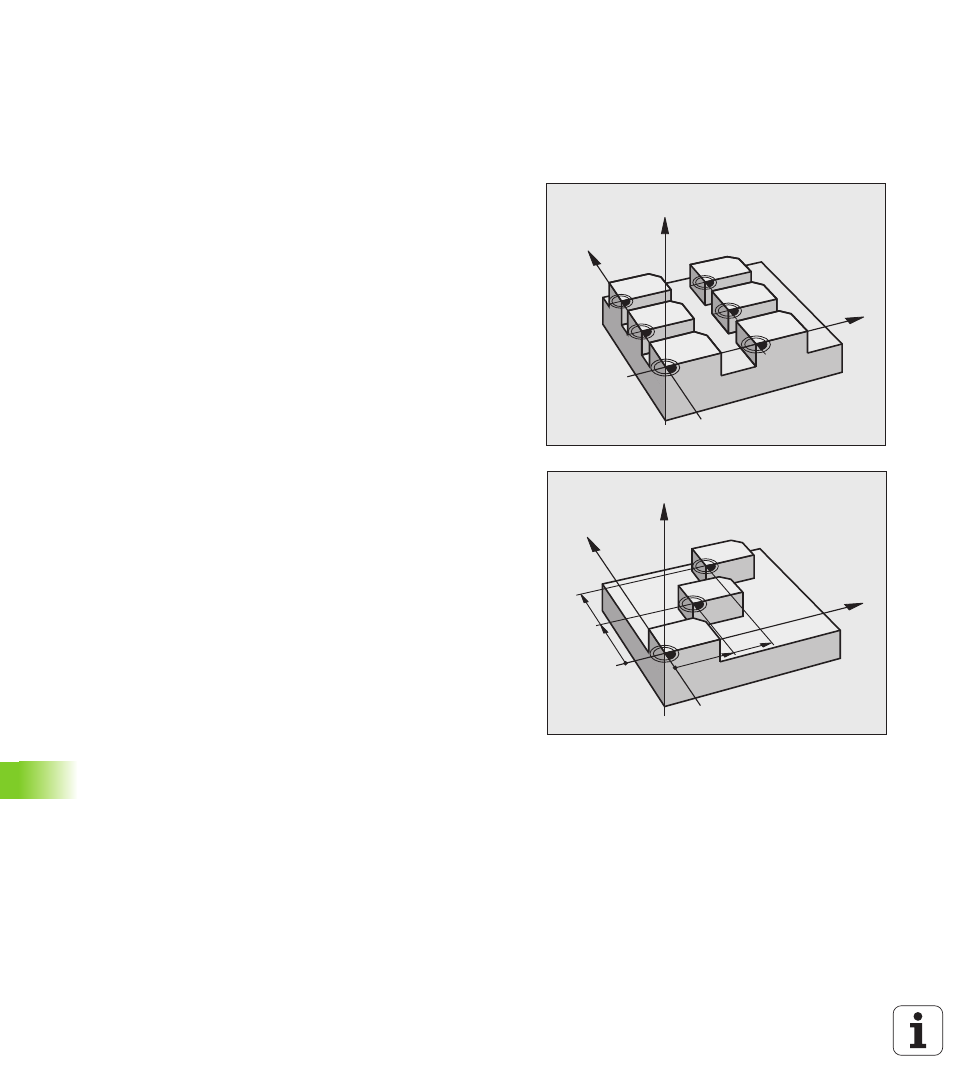

18.3 Spostamento dell'ORIGINE
con tabelle origini (ciclo 7)
Attivazione
Utilizzare le tabelle origini in caso di
 ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
 uso frequente dello stesso spostamento origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
Annullamento
 Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
 Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo
Visualizzazioni di stato
Nella visualizzazione di stato supplementare sono visualizzati i
seguenti dati della tabella origini:
 Nome e percorso della tabella origini attiva
 Numero dell’origine attiva
 Commento dalla colonna DOC del numero dell’origine attiva
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
