15.3 La
v
o
ra
re
con i cicli di la
v
o
ra
zione
Definizione dei cicli tramite softkey
 Il livello softkey visualizza i vari gruppi di cicli
 Selezionare un gruppo di cicli, ad es. i cicli di foratura

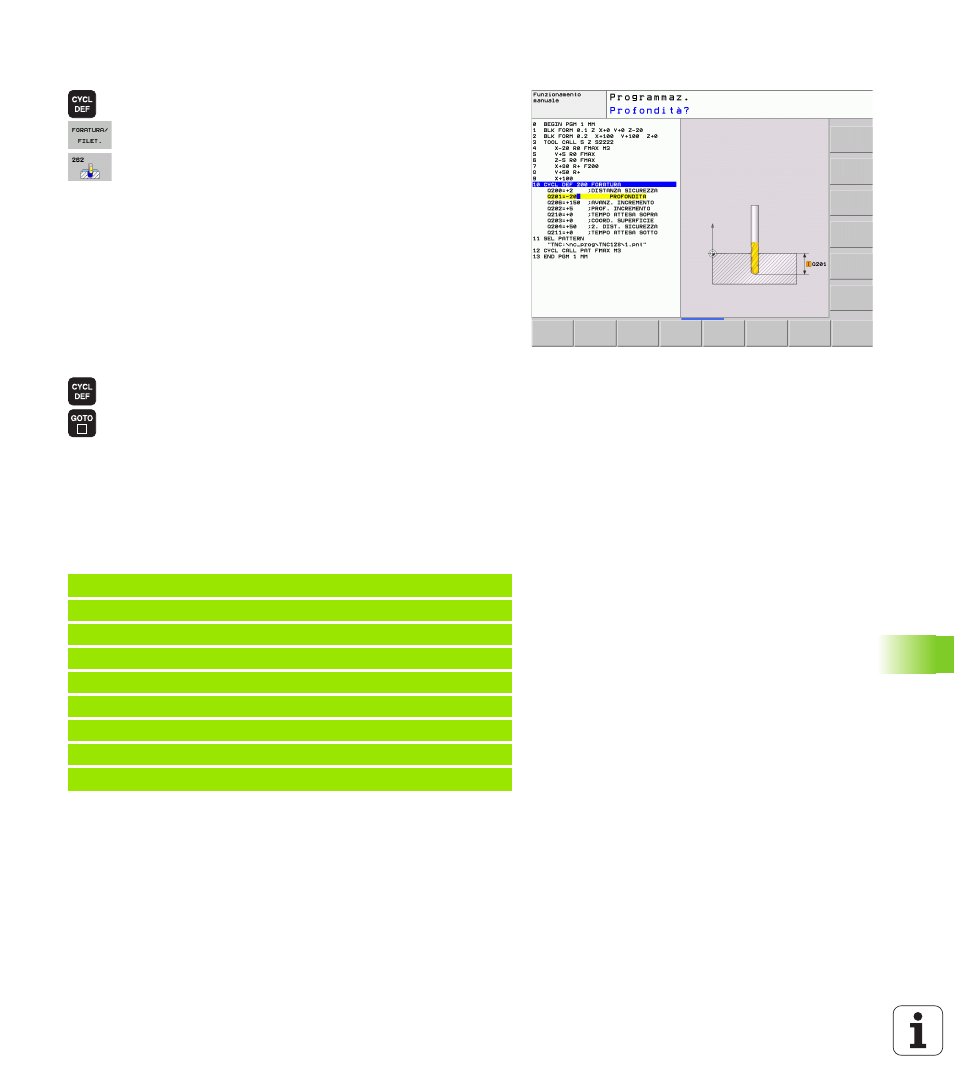

 Selezionare un ciclo, ad es. Foratura. Il TNC aprirà un
dialogo e chiederà tutti i valori da inserire;
contemporaneamente visualizzerà nella metà destra
dello schermo una grafica, nella quale i parametri da
inserire sono evidenziati su un campo chiaro
 Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
 Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
 Il livello softkey visualizza i vari gruppi di cicli
 Il TNC visualizza in una finestra in primo piano la
panoramica dei cicli
 Selezionare con i tasti cursore il ciclo desiderato
oppure
 Inserire il numero di ciclo e confermare ogni volta con
il tasto ENT. A questo punto il TNC apre il dialogo del
ciclo come descritto in precedenza
Blocchi esemplificativi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=3 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
