316 Posizionamento con immissione manuale
12.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici
12.1 Programmazione ed
esecuzione di lavorazioni
semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo Posizionamento con immissione manuale. In questo
modo operativo è possibile introdurre un breve programma nel
formato testo in chiaro HEIDENHAIN e farlo eseguire direttamente.
Possono essere chiamati anche i cicli del TNC. Il programma viene
memorizzato nel file $MDI. La modalità Posizionamento con
immissione manuale consente anche l'attivazione della visualizzazione
di stato supplementare.
Impiego di Posizionamento con immissione
manuale
Selezionare la modalità Posizionamento con
immissione manuale. Programmare il file $MDI
secondo necessità
Avviare l'esecuzione del programma: premere il tasto
esterno di START

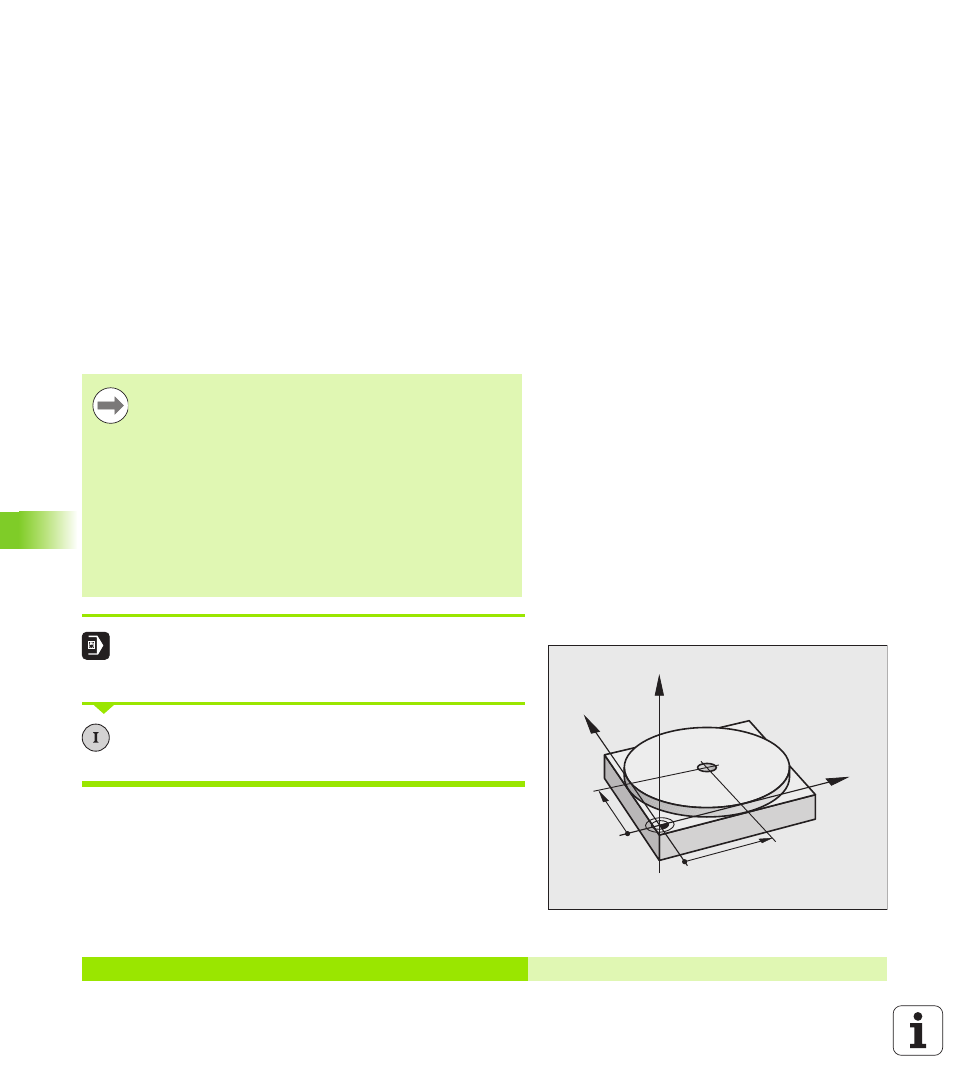

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato ed eseguito con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi di rette
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 200 FORATURA.
Limitazione
Nel modo operativo MDI non sono disponibili le seguenti
funzioni:
 Programmazione libera dei profili FK
 Ripetizioni di blocchi di programma
 Tecnica sottoprogrammi
 Correzioni di traiettoria
 Grafica di programmazione
 Chiamata di programmi PGM CALL
 Esecuzione grafica
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
