302 Funzionamento manuale e allineamento
1
1
.6 Calibr
a
zione del sist
ema di tastat
ur
a 3D

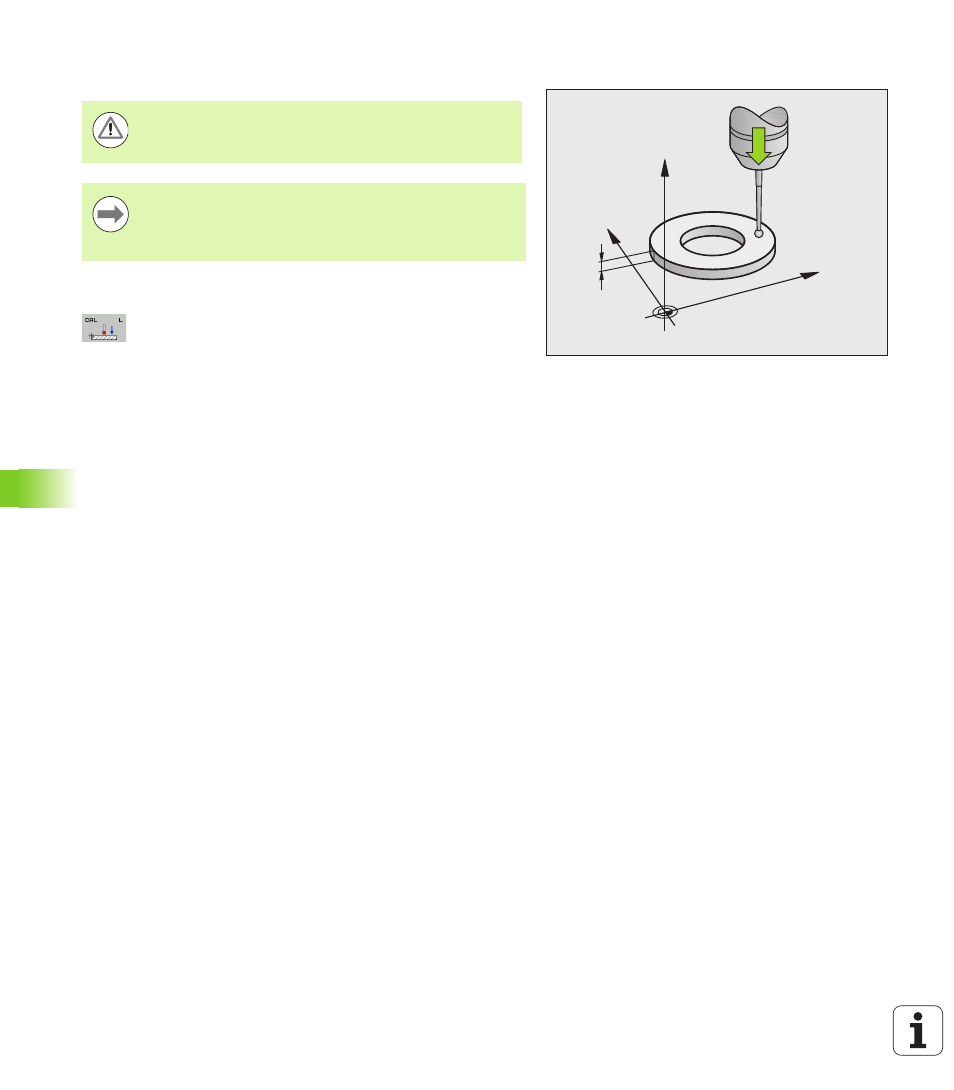

Calibrazione della lunghezza efficace
 Impostare l'origine nell'asse del mandrino in modo da avere sulla
tavola della macchina: Z=0.
 Selezionare la funzione di calibrazione per la lunghezza
del sistema di tastatura: premere il softkey CAL. L. Il
TNC visualizza una finestra menu con campi di
immissione
 Origine per lunghezza: introdurre lo spessore
dell’anello di regolazione
 Nuovo ang. mandrino cal.: angolo mandrino con cui
viene eseguita la calibrazione. Il TNC impiega come
preimpostazione il valore CAL_ANG della tabella di
tastatura. Se si modifica il valore, il TNC memorizza il
valore in calibrazione nella tabella di tastatura.
 Accostare il tastatore alla superficie dell'anello di
regolazione
 Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
 Tastatura della superficie: premere il tasto esterno di
START
 Controllare i risultati (eventualmente modificare i
valori)
 Premere il softkey OK per acquisire i valori
 Premere il softkey FINE per terminare la funzione di
calibrazione
5
Y
X
Z
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
