392 Cicli di foratura e filettatura

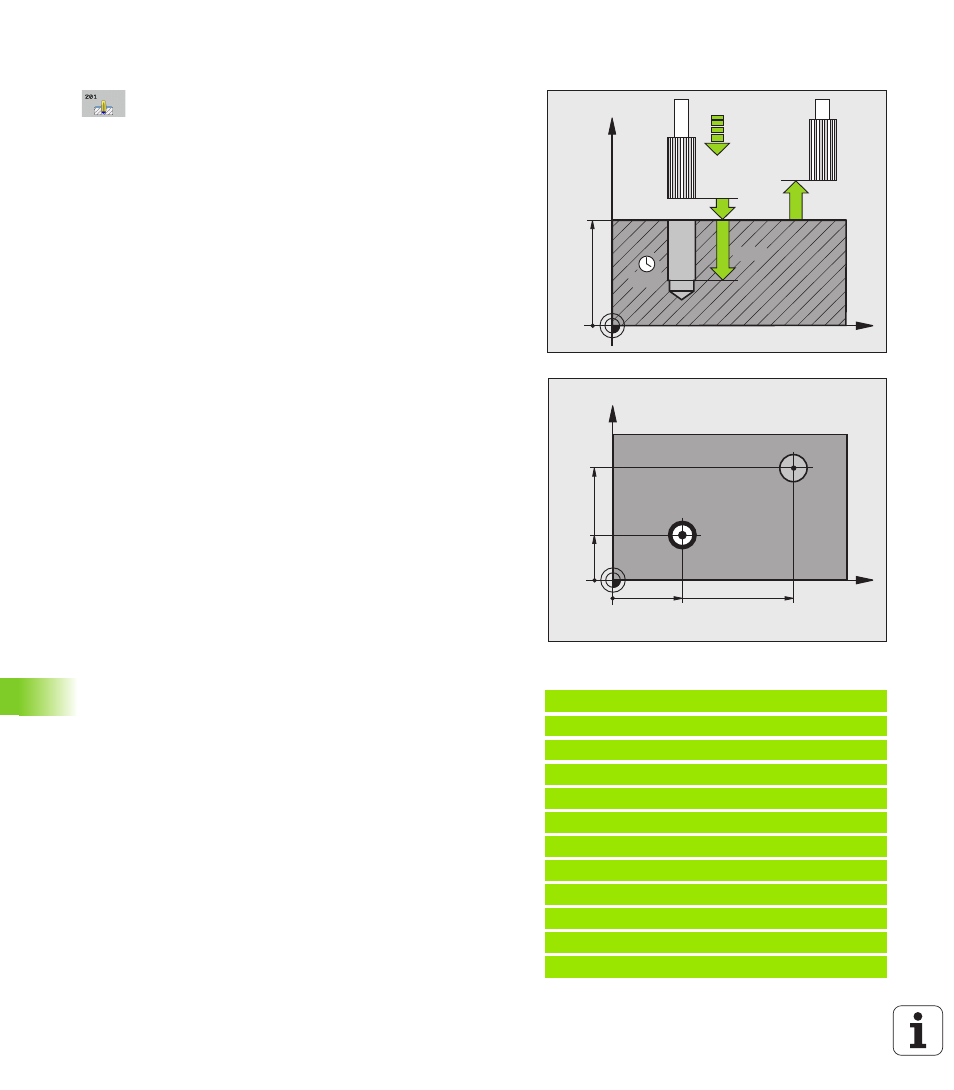

16.4 ALESA
T
URA (ciclo 20
1)
Parametri ciclo
 DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
 PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro. Campo
di immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante l'alesatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
 AVANZAMENTO RITORNO Q208: velocità di
avanzamento dell'utensile durante l'uscita dal foro in
mm/min. Impostando Q208=0, vale l'avanzamento di
alesatura. Campo di immissione da 0 a 99999,999
 COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da 0 a 99999,9999
 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
Esempio: blocchi NC
11 CYCL DEF 201 ALESATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=100 ;AVANZ. INCREMENTO
Q211=0.5 ;TEMPO ATTESA SOTTO
Q208=250 ;AVANZAM. RITORNO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
