Apertura e inserimento di programmi 3.2
3
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
99
Pezzo grezzo cilindrico
Il pezzo grezzo cilindrico è definito dalle dimensioni del cilindro:
Asse di rotazione X, Y o Z
R: raggio del cilindro (con segno positivo)
L: lunghezza del cilindro (con segno positivo)
DIST: spostamento lungo l'asse di rotazione
RI: raggio interno per cilindro cavo
I parametri
DIST e RI sono opzionali e non devono
essere programmati.
Esempio: visualizzazione di BLK FORM CYLINDER nel
programma NC
%NUOVO G71 * Inizio programma, nome, unità di misura
N10 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10
Asse mandrino, raggio, lunghezza, distanza, raggio interno
N99999999 %NUOVO G71 *
Fine programma, nome, unità di misura

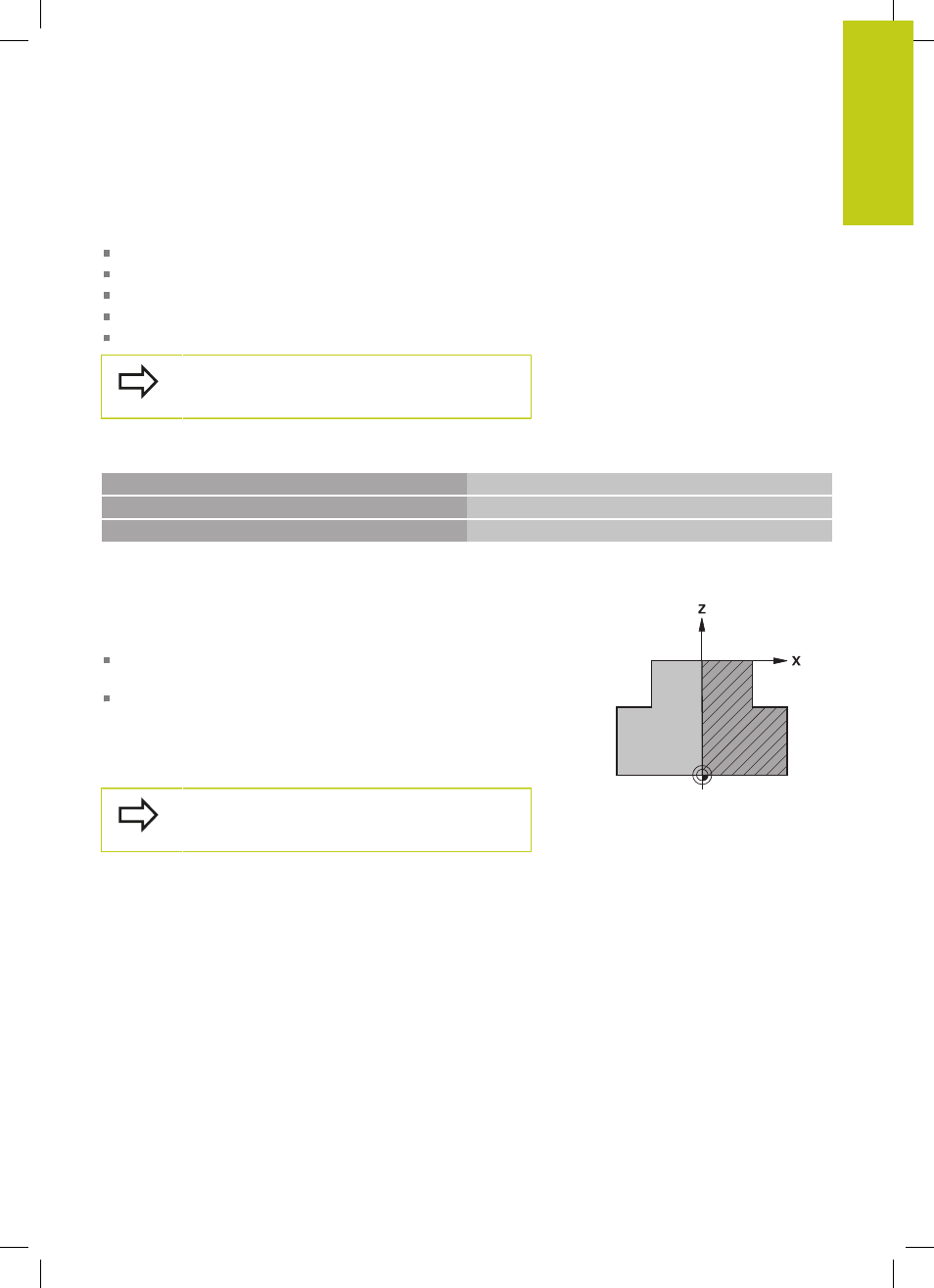

Pezzo grezzo simmetrico alla rotazione di qualsiasi forma
Il profilo del pezzo grezzo simmetrico alla rotazione si definisce in
un sottoprogramma. Si utilizza X, Y o Z come asse di rotazione.
Nella definizione del pezzo grezzo si rimanda alla descrizione di
profili:
DIM_D, DIM_R: diametro o raggio del pezzo grezzo simmetrico
alla rotazione
LBL: sottoprogramma con la descrizione profilo
La descrizione del profilo deve contenere valori negativi nell'asse
di rotazione, ma soltanto valori positivi nell'asse principale. Il profilo
deve essere chiuso, ossia l'inizio del profilo corrisponde alla fine del
profilo.
Il sottoprogramma può essere indicato con l'aiuto di
un numero, di un nome o di un parametro QS.
