Introduzione
2.2 Schermo e pannello di comando
2
70
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'utente: il TNC
può visualizzare, ad es., nel modo operativo
Programmazione, il
programma nella finestra sinistra, mentre la finestra destra può
riportare contemporaneamente una grafica di programmazione.
In alternativa è possibile visualizzare nella finestra destra anche la
struttura del programma o il solo programma in una finestra grande.
Quali finestre il TNC può visualizzare dipende dal modo operativo
selezionato.
Definizione della ripartizione dello schermo
Premere il tasto di commutazione schermo:
nel livello softkey sono visualizzate le possibili
ripartizioni dello schermo, vedere "Modi operativi"
Selezionare mediante softkey la ripartizione dello
schermo

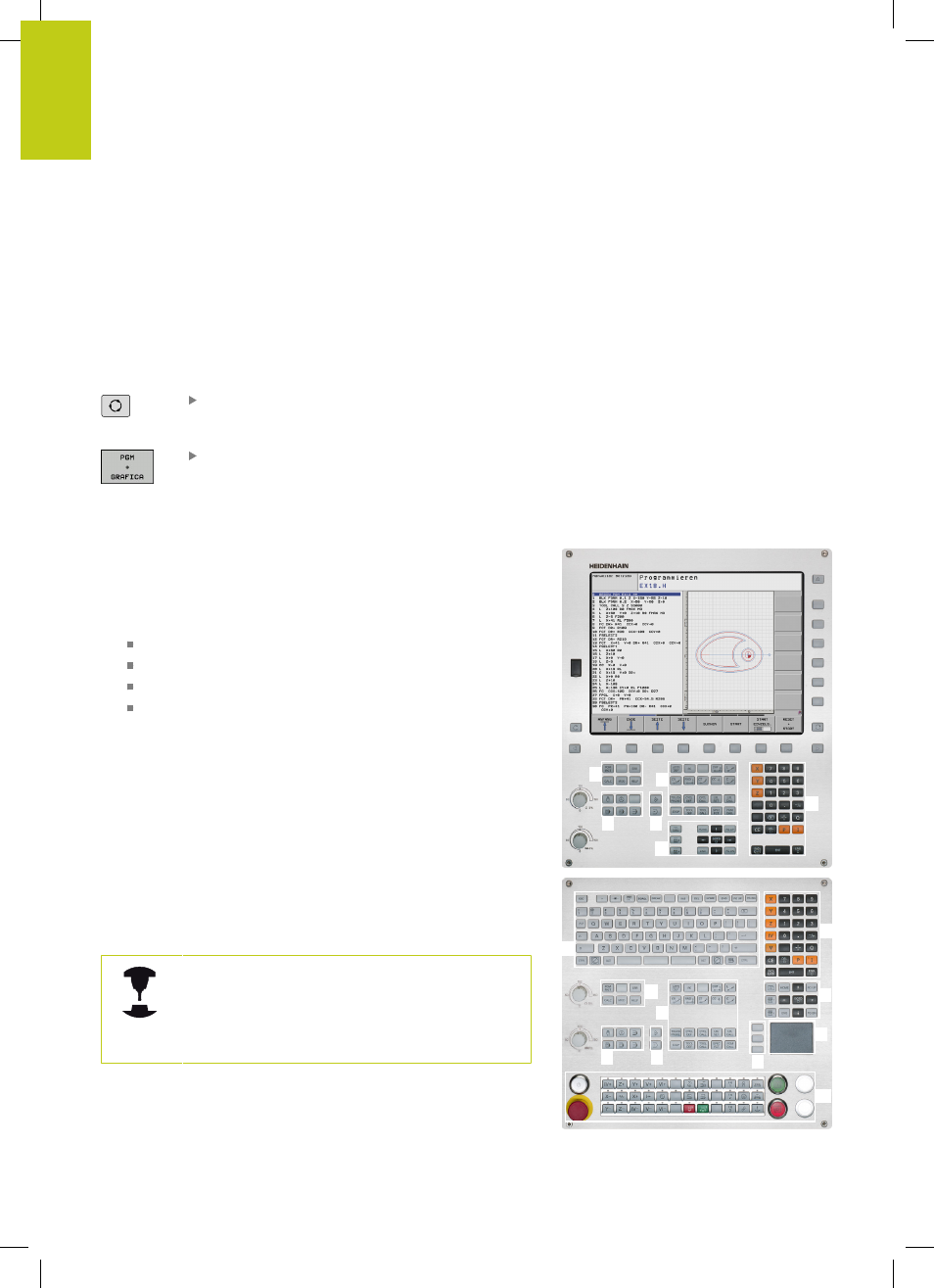

Pannello di comando
Il TNC 620 viene fornito con un pannello di comando integrato. In
alternativa il TNC 620 è disponibile anche in versione con schermo
separato e pannello di comando con tastiera alfanumerica.
1 Tastiera alfanumerica per immissione di testi, nomi di file e
programmazione DIN/ISO
2
Gestione file
Calcolatrice
Funzione MOD
Funzione HELP
3 Modi operativi Programmazione
4 Modi operativi Macchina
5 Apertura di dialoghi di programmazione
6 Tasti cursore e istruzione di salto
GOTO
7 Immissione numerica e selezione asse
8 Touchpad
9 Tasti del mouse
10 Pannello di comando macchina (vedere il manuale della
macchina)
Le funzioni dei singoli tasti sono riepilogate sulla prima pagina di
copertina.
Alcuni costruttori di macchine non utilizzano
il pannello operativo standard HEIDENHAIN.
Consultare il manuale della macchina.
I tasti esterni, ad es. START NC o STOP NC, sono
illustrati nel manuale della macchina.
2
3 4
5
6
7
2
3 4
5
8
9
6
7
10
1
