Funzionamento manuale e allineamento
14.8 3D digitale (opzione #17)
14
468
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

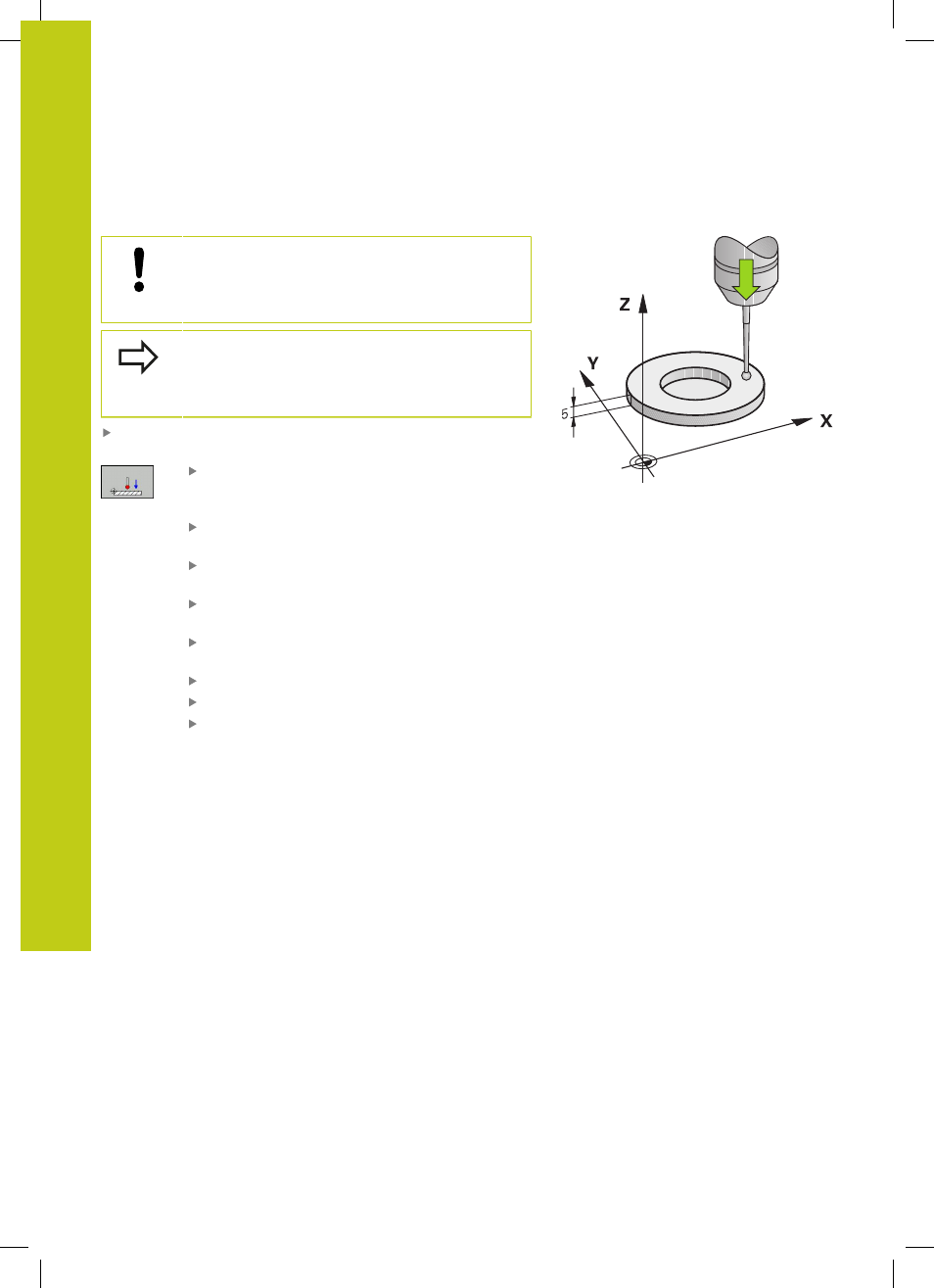

Calibrazione della lunghezza efficace
HEIDENHAIN si assume la garanzia per le funzioni
dei cicli di tastatura soltanto nel caso in cui si
impieghino sistemi di tastatura HEIDENHAIN.
La lunghezza efficace del tastatore si riferisce
sempre all'origine dell'utensile. Di regola il
costruttore della macchina colloca l'origine
dell'utensile sul naso del mandrino.
Impostare l'origine nell'asse del mandrino in modo da avere per
la tavola della macchina: Z=0.
Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey
CAL L.
Il TNC visualizzerà i dati di calibrazione attuali.
Origine per lunghezza: inserire l'altezza dell'anello
di regolazione nella finestra dei menu
Accostare il tastatore alla superficie dell'anello di
regolazione
Se necessario modificare la direzione di
spostamento mediante softkey o i tasti cursore
Tastatura della superficie: premere il tasto esterno
di START
Verificare i risultati
Premere il softkey
OK per acquisire i valori
Premere il softkey
ANNULLA per terminare
la funzione di calibrazione Il TNC protocolla la
procedura di calibrazione nel file TCHPRMAN.html.
