Primi passi con TNC 620
1.3 Programmazione della prima parte
1
54
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

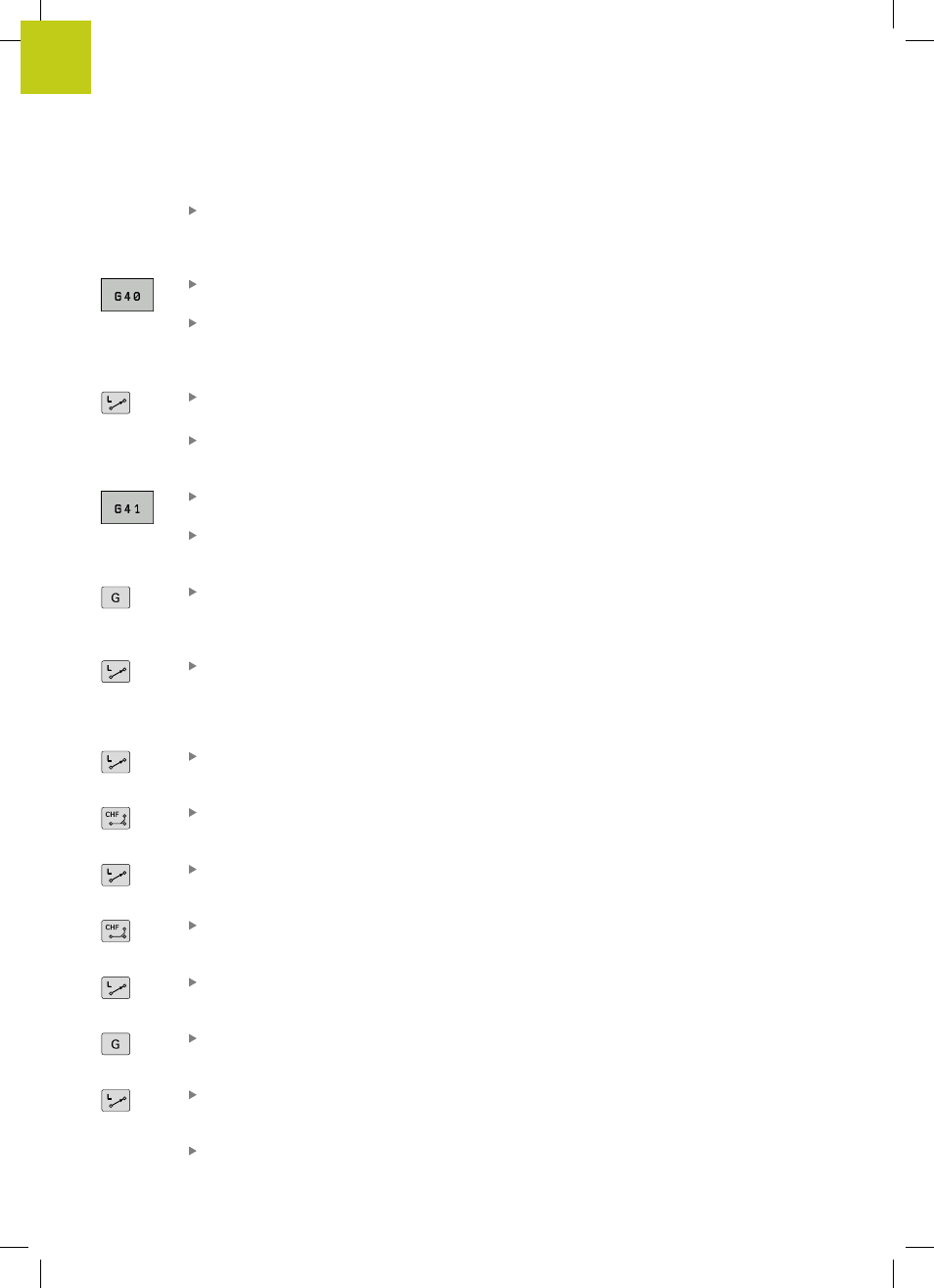

Posizionamento utensile a profondità: premere il
tasto arancione dell'asse
Z e inserire il valore della
posizione da raggiungere, ad es. -5. Confermare
con il tasto
ENT
Senza attivazione della correzione raggio: premere
il softkey
G40
Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.
M13, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Premere il tasto
L per aprire un blocco di
programma per un movimento rettilineo
Indicare le coordinate del punto di partenza del
profilo
1 in X e Y, ad es. 5/5, confermare con il
tasto
ENT
Attivazione della correzione raggio a sinistra della
traiettoria: premere il softkey
G41
Avanzamento F=? Inserire l'avanzamento di
lavorazione, ad es. 700 mm/min, salvare le
immissioni con il tasto
END
Inserire
26 per raggiungere il profilo: definire
il
Raggio di arrotondamento? del cerchio di
penetrazione, salvare i dati immessi con il tasto
END
Elaborazione del profilo, raggiungimento del
punto
2 del profilo: è sufficiente immettere le
informazioni variabili, ossia inserire soltanto la
coordinata Y 95 e salvare le immissioni con il tasto
END
Avvicinamento al punto
3 del profilo: inserire la
coordinata X 95 e salvare le immissioni con il tasto
END
Definizione dello smusso
G24 sul punto
3 del
profilo:
Smusso? Inserire 10 mm e salvare con il
tasto
END
Avvicinamento al punto 4 del profilo: inserire la
coordinata Y 5 e salvare le immissioni con il tasto
END
Definizione dello smusso
G24 sul punto
4 del
profilo:
Smusso? Inserire 20 mm e salvare con il
tasto END
Avvicinamento al punto 1 del profilo: inserire la
coordinata X 5 e salvare le immissioni con il tasto
END
Inserire
27 per abbandonare il profilo: definire
il
Raggio di arrotondamento? del cerchio di
allontanamento
Distacco dal profilo: indicare le coordinate al di
fuori del pezzo in X e Y, ad es. -20/-20, confermare
con il tasto
ENT
Senza attivazione della correzione raggio: premere
il softkey
G40
