Movimenti traiettoria – Programmazione libera dei profili FK
(opzione #19)
6.6
6
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
243

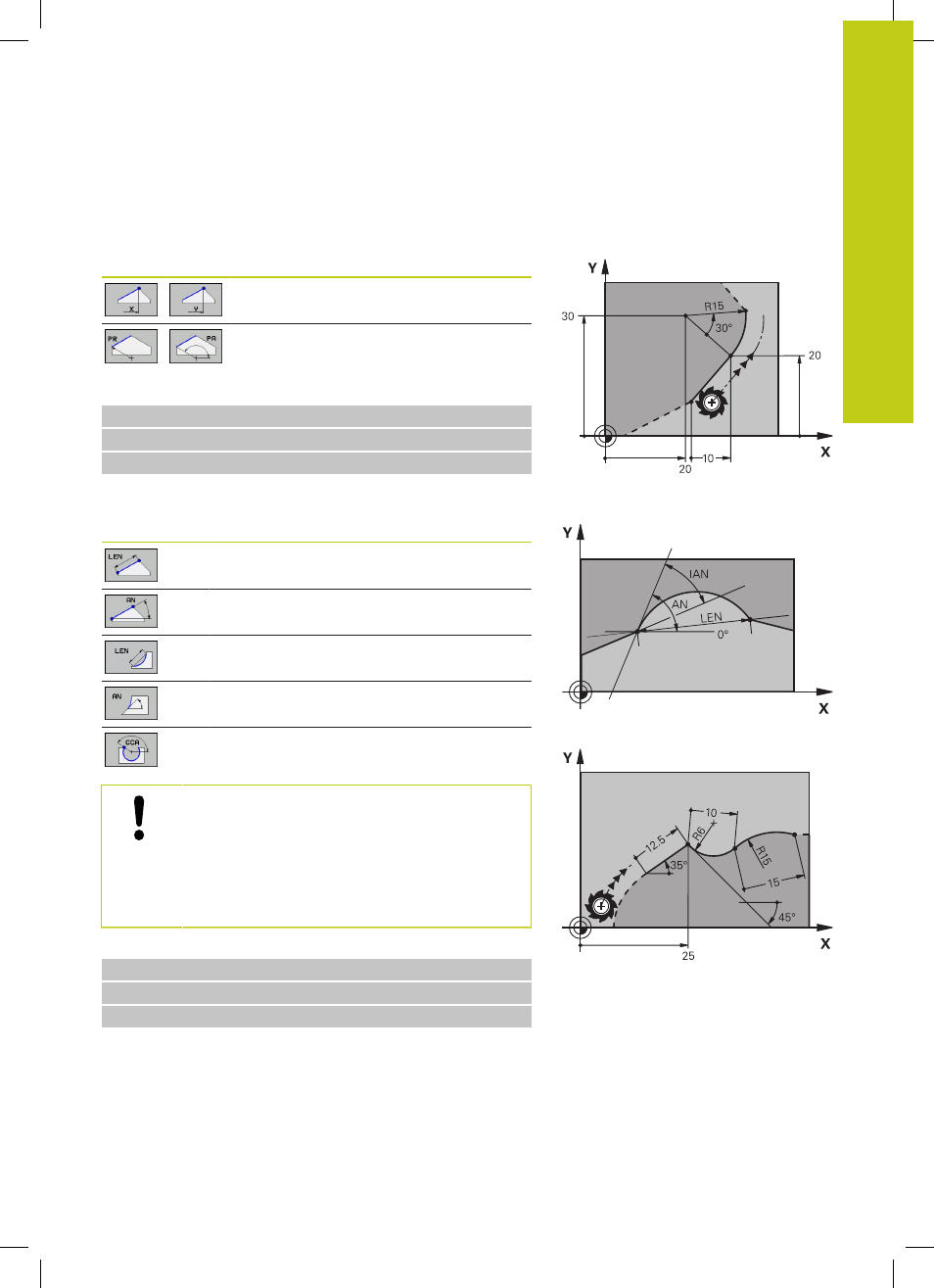

Immissioni possibili
Coordinate punto finale
Softkey Dati noti
Coordinate cartesiane X e Y
Coordinate polari riferite a FPOL
Blocchi esplicativi NC
N70 FPOL X+20 Y+30
N80 FL IX+10 Y+20 G42 F100
N90 FCT PR+15 IPA+30 DR+ R15
Direzione e lunghezza di elementi del profilo
Softkey Dati noti
Lunghezza della retta
Angolo di salita della retta
Lunghezza LEN della corda dell'arco di cerchio
Angolo di salita AN della tangente di
avvicinamento
Angolo al centro della corda dell'arco di cerchio
Attenzione Pericolo per il pezzo e l'utensile!
L'angolo di salita che è stato definito in modo
incrementale (
IAN) il TNC lo riferisce alla direzione
dell'ultimo blocco di traslazione. I programmi che
contengono angoli di salita incrementali e che
sono stati creati su iTNC 530 o su TNC di versioni
precedenti non sono compatibili.
Blocchi esplicativi NC
N20 FLT X+25 LEN 12.5 AN+35 G41 F200
N30 FC DR+ R6 LEN 10 AN-45
N40 FCT DR- R15 LEN 15
