9.2 Serie di pezzi – Parametri Q invece di
valori numerici
Applicazione
Con la funzione parametrica Q
D0: ASSEGNAZIONE si assegnano
ai parametri Q dei valori numerici. Nel programma di lavorazione
invece si inserisce un parametro Q in luogo del valore numerico.
Blocchi esemplificativi NC
N150 D00 Q10 P01 +25 * Assegnazione
... Q10 assume il valore 25
N250 G00 X +Q10 * corrispondente a G00 X +25
Per serie di pezzi programmare ad es. le dimensioni caratteristiche
del pezzo come parametro Q.
Per la lavorazione dei singoli pezzi assegnare quindi a ciascuno di
questi parametri un determinato valore numerico.

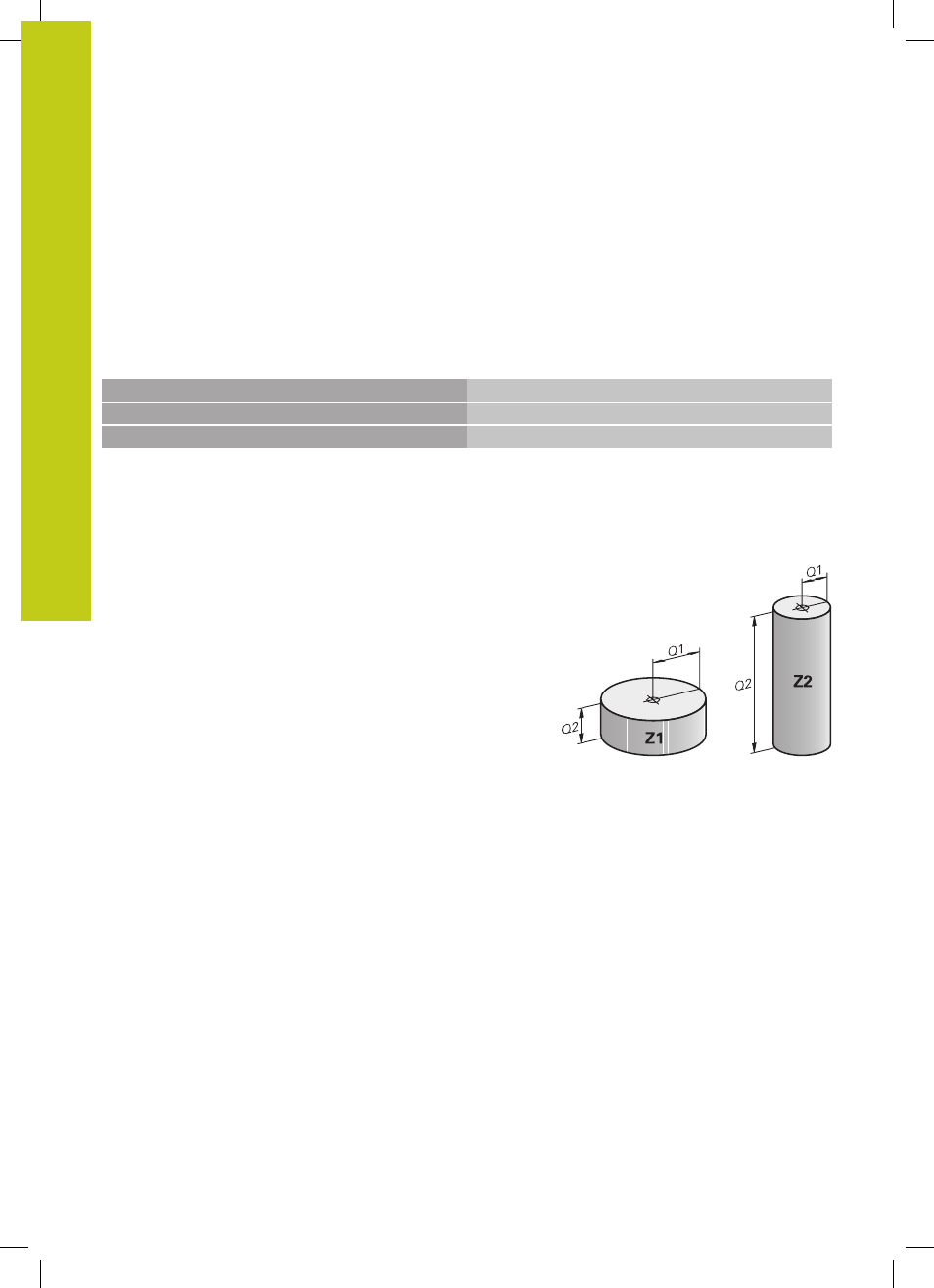

Esempio: Cilindro con parametri Q
Raggio cilindro: R = Q1
Altezza cilindro: H = Q2
Cilindro Z1: Q1 = +30
Q2 = +10
Cilindro Z2: Q1 = +10
Q2 = +50
