Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera dei profili FK
(opzione #19)
6
244
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

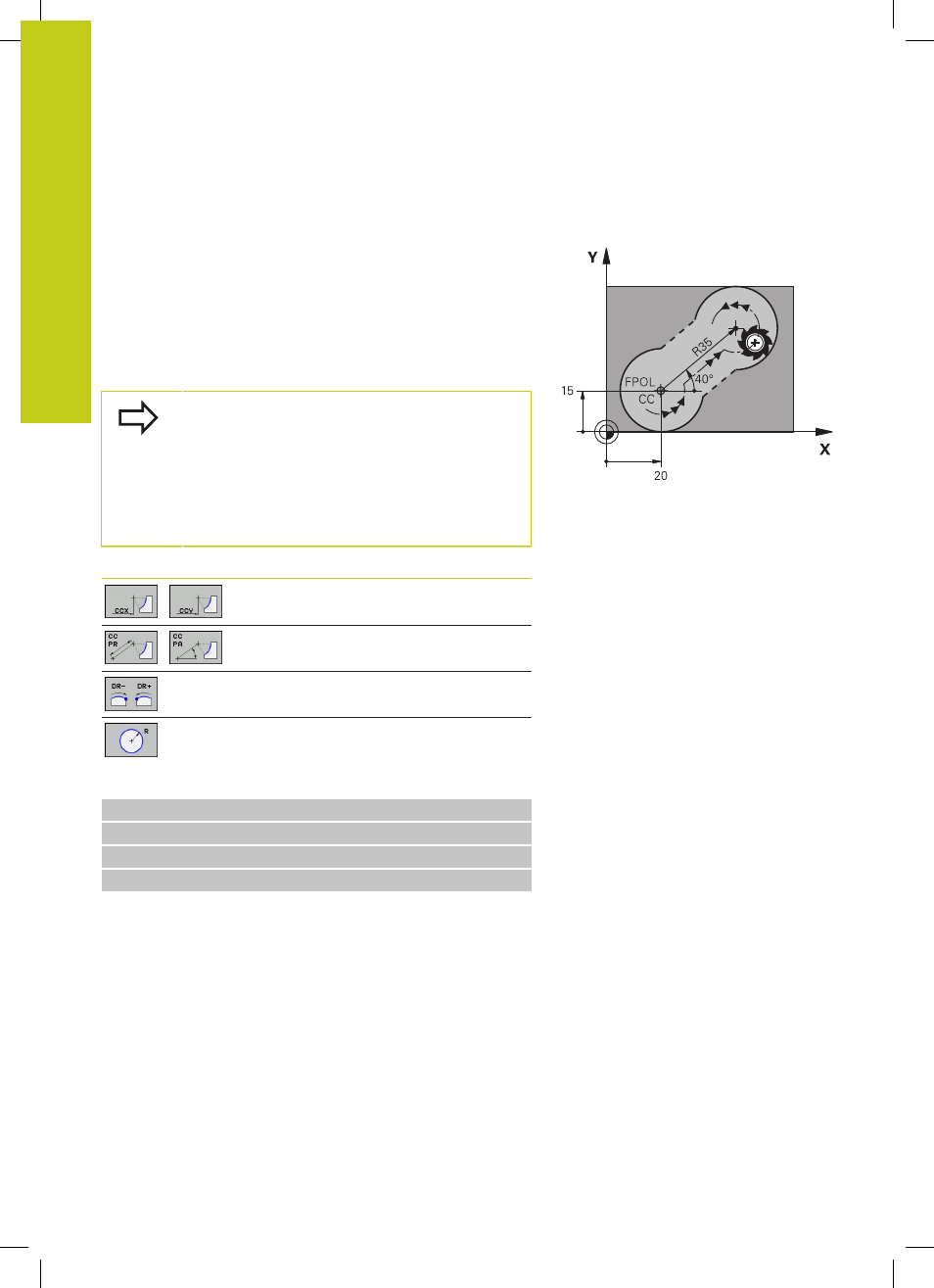

Centro del cerchio CC, raggio e senso di rotazione nel blocco
FC/FCT
Per le traiettorie circolari in programmazione libera il TNC calcola il
centro del cerchio dai dati inseriti. Questa caratteristica permette
anche nella programmazione FK la programmazione di un cerchio
completo in un unico blocco.
Se si desidera definire un centro di cerchio in coordinate polari,
occorre definire il polo non con
CC ma con la funzione FPOL. FPOL
rimarrà attivo fino ad un blocco successivo con
FPOL ed è da
definire in coordinate cartesiane.
Un centro di cerchio programmato o calcolato
in modo convenzionale non è più attivo come
polo o centro di cerchio in una nuova sezione FK.
Se le coordinate polari programmate in modo
convenzionale si riferiscono ad un polo, definito
precedentemente in un blocco CC, occorre ridefinire
tale polo dopo la sezione FK mediante un nuovo
blocco CC.
Softkey Dati noti
Centro in coordinate cartesiane
Centro in coordinate polari
Senso di rotazione traiettoria circolare
Raggio traiettoria circolare
Blocchi esplicativi NC
N10 FC CCX+20 CCY+15 DR+ R15
N20 FPOL X+20 Y+15
N30 FL AN+40
N40 FC DR+ R15 CCPR+35 CCPA+40
