Introduzione
2.4 Visualizzazioni di stato
2
74
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

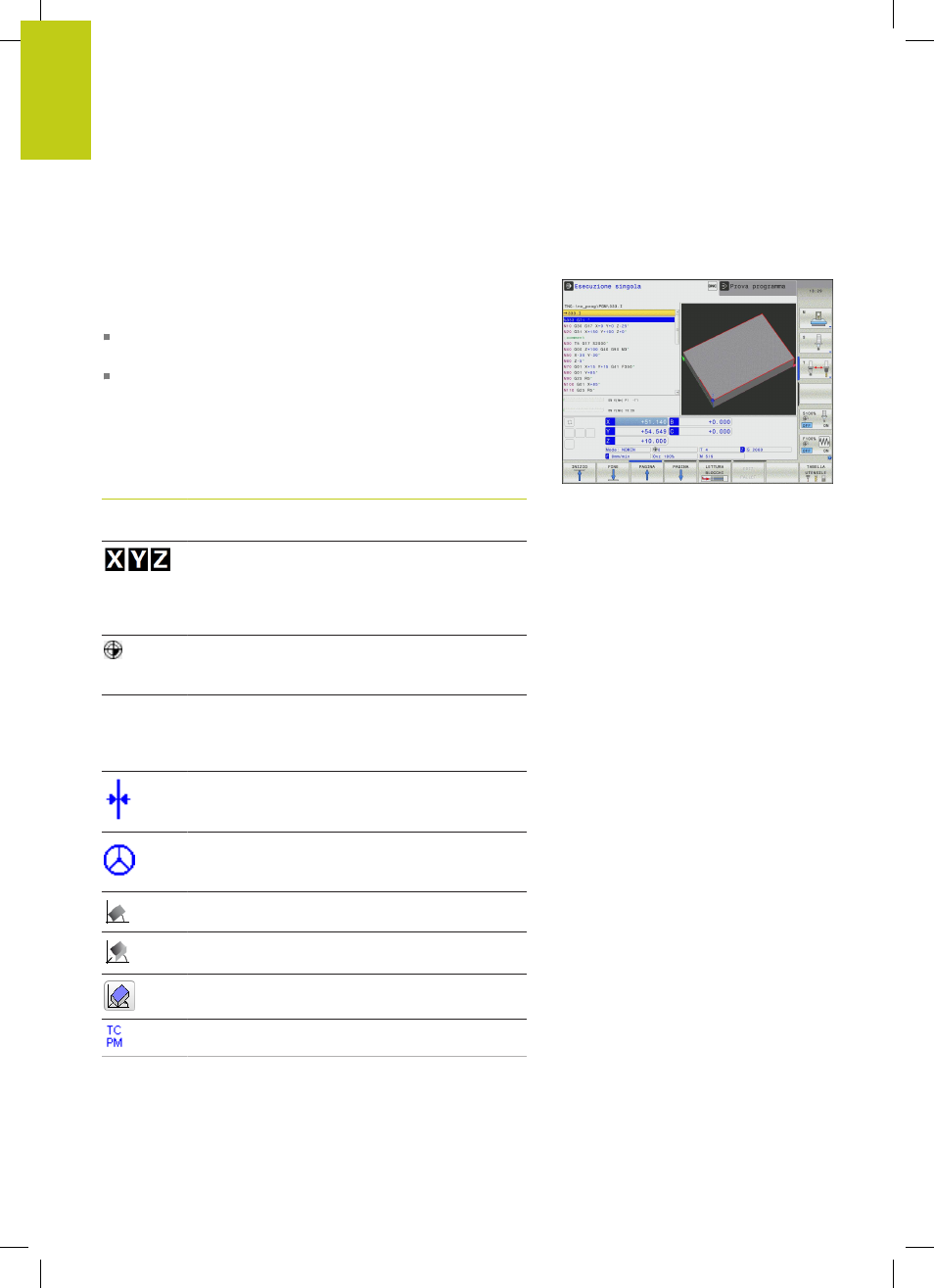

2.4 Visualizzazioni di stato
Visualizzazione di stato generale
La visualizzazione di stato generale nella parte inferiore dello
schermo informa sullo stato attuale della macchina. Essa compare
automaticamente nelle modalità
Esecuzione singola ed Esecuzione continua, salvo selezione
specifica della funzione di visualizzazione
GRAFICA, e
Posizionamento con immissione manuale.
Nelle modalità operative
Funzionamento manuale e Volantino
elettronico la visualizzazione di stato compare nella finestra
grande.
Informazioni della visualizzazione di stato
Icona Significato
REALE Indicazione di posizione: modo coordinate reali,
nominali o percorso residuo
Assi della macchina; gli assi ausiliari vengono
indicati con lettere minuscole. La sequenza e
il numero di assi visualizzati sono definiti dal
costruttore della macchina. Consultare il manuale
della macchina
Numero dell’origine attiva dalla tabella Preset. Se
l’origine è stata impostata manualmente, il TNC
visualizza dietro il simbolo il testo
MAN
F S M L'indicazione dell'avanzamento in pollici
corrisponde alla decima parte del valore effettivo.
Numero giri S, avanzamento F, funzione ausiliaria
M attiva
Asse bloccato
Possibilità di traslare l'asse con il volantino
Spostamento assi in relazione alla rotazione base
Spostamento assi in relazione alla
rotazione base 3D
Traslazione assi nel piano di lavoro ruotato
Funzione
M128 attiva
